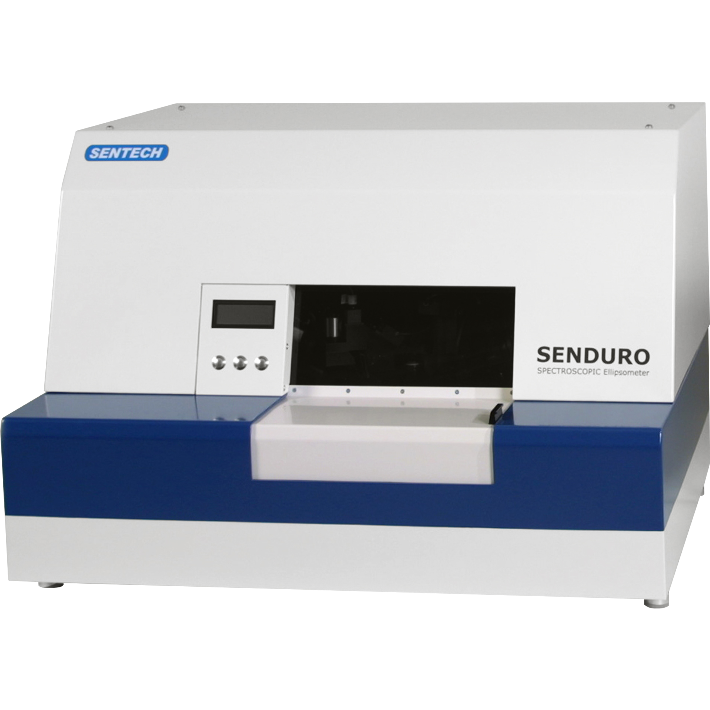

Автоматический спектроскопический эллипсометр SENDURO®

эллипсометр, спектральный эллипсометр фото senduro_glasssenduro_big wafersenduro_small wafersenduro_300SENDURO300_CassetteLoading_senduro_al2o3senduro_PRsenduro_multylayer

Высокопроизводительная автоматическая эллипсометрическая измерительная система SENDURO® на базе УФ-ВИД спектроскопического эллипсометра с возможностью сканирования производства SENTECH Instruments GmbH (Германия) для проведения измерений толщины и оптичеcких показателей тонких пленок в производстве.

Спектральный диапазон: от 290 до 1000 нм
Полностью автоматическое выравнивания образца нажатием одной кнопки
SpectraRay/4 программный пакет
Моторизованные столики для сканирования

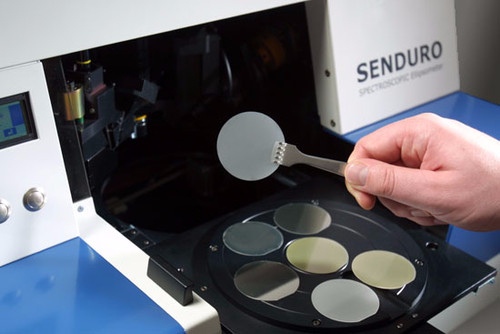

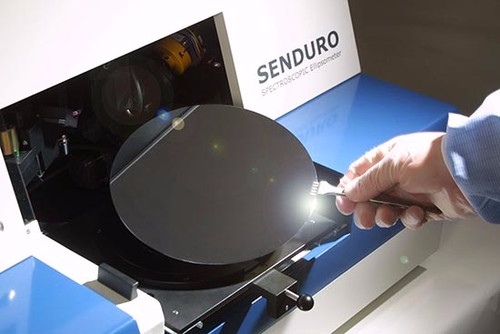

Работа с пластинами до 200 мм.

Применение: Измерение толщины и коэффициента преломления как единичных слоев так и многослойных пленок в производстве.

SENDURO® может применяться как в исследовательских целях так и в массовом производстве для измерения на подложках до 200 мм.

Особенности

  • Высокая стабильность и точность при измерения

  • Высокая скорость измерения образцов

  • Измерение толщин пленок от 1 нм. до 10 000 нм. (ультра-тонкие пленки)

  • Измерение оптических характеристик пленок

  • Полностью автоматическое выравнивание образца при измерении

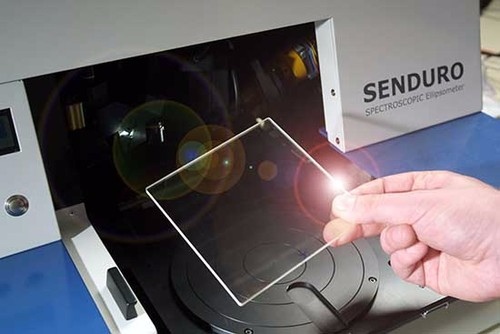

  • Измерения на прозрачных и поглощающих подложках

  • Управление нажатием кнопки

  • Удобное программное обеспечение SpectraRay/4

  • Минимальная подготовка для инсталляции прибора

  • Не требует высокой квалификации оператора

  • Полный пакет предустановленных применений в микроэлектронике, фотовольтаике (солнечные элементы) и др.

  • Дружественный интерфейс.
  • Высокая скорость измерений (менее 10 сек для полного спектра, более 500 длин волн)
  • Мощный пакет программного обеспечения  SpectraRay/4 для спектроскопической эллипсометрии, позволяющий проводить измерение Ψ (psi),  Δ (delta) , tan(Ψ), cos(Δ), коэффициентов Фурье (S1, S2), коэффициенты отражения (R, Rp, Rs), коэффициенты отражения (T), оптические сфойства (n, k, ne, no, ke, ko), свойство материалов, интенсивности рассеяния света как зависимость от длины волны, угла падения.  SpectraRay/4 обеспечивает получение данных, управление файлами, вывод в численном и/или графическом виде измеренных данных и спектров, анализ всех видов оптических спектральных функций, моделирование результатов и др. ПО включает в себя большую библиотеку оптических данных и готовых к использованию диэлектрических функций.

    Описание SpectraRay/4 от производителя - SpectraRay/3.pdf

  • Опции:

    - ч/б видеокамера и микроскоп для инспекции образца

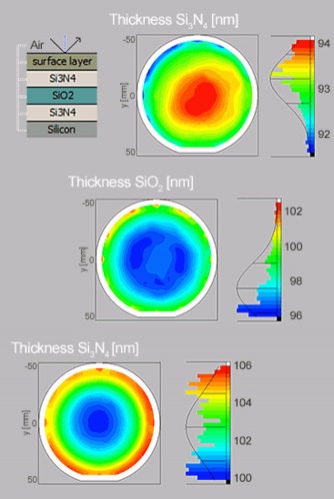

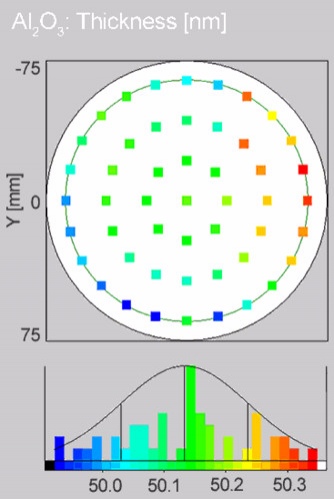

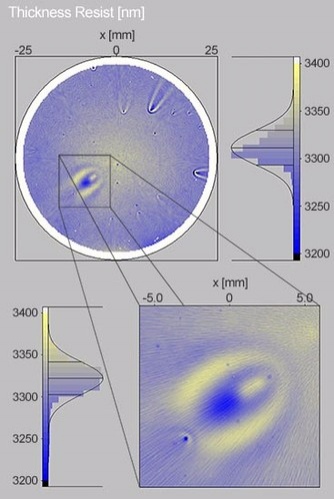

    - Моторизованные столики с компьютерным управлением для обрацов диаметром до 150 мм, до 200 мм и перемещением с высокой точностью для меппинга (картирования). Опция меппинга (моторизованный столик для образцов с компъютерным управлением) и ПО позволяет анализировать однородность распределения толщины пленки на образце. Данные могут быть выведены как 2D- и 3D- изображение распределения толщины с полной статистикой.

    - Рефлектометр FTPadv

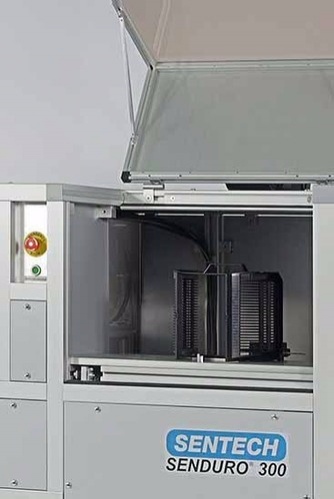

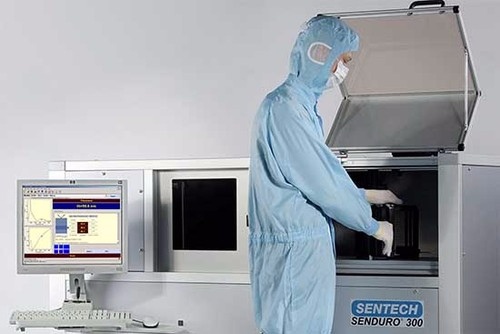

    Описание SENDURO в PDFОписание SENDURO 300 в PDF

Характеристики

Модель SENDURO®
Длина волны  290-1000 нм
Толщины измеряемых пленок от 1 нм до 50 мкм
Гониометр стационарный, 70º
Выравнивание образца на столике Полностью автоматическая ситема выравнивания столика по углу наклона и высоте.
Размер пятна  1 х 1 мм2 (при угле падения 700)
Тольщина измеряемых образцов до 10 мм (или другое по запросу)
Время измерения типичное 100 мс, при высокоточном измерении 5-10 с.
Столик (ход по XY) 50x50 мм, 150х150 мм или 200x200 мм (по запросу). Стационарый или моторизованный
