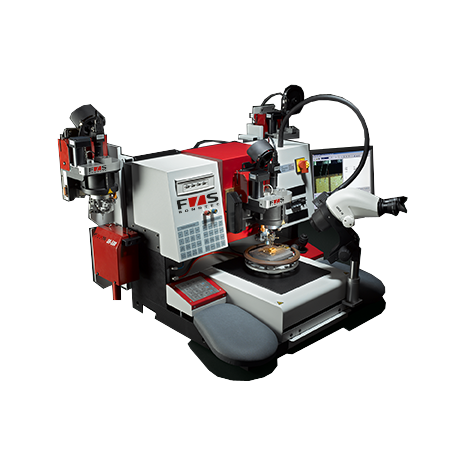

Полуавтоматические установки сварки и тестирования серии 56XX производства F&S BONDTEC (Австрия).
"Микро-фабрика" серии 56ХХ является гибкой платформой, способной выполнять восемь различных типов сварки и механического тестирования соединений:
- сварка "шарик-клин"
- сварка "клин-клин"
- сварка в "глубоком колодце" и плоской лентой
- сварка толстой проволокой
- сварка толстой лентой - HARB
- тестирование методом обрыва крючком
- тестирование методом сдвига
- тестирование методом вертикального отрыва пинцетом
Установка серии 56ХХ позволяет проводить сварку в автоматическом, полуавтоматическом или ручном режиме, испытывать соединения на прочность, документировать результаты измерений, проводить полный статистический анализ процесса. Качество сварки и возможность создания уникальных по сложности рабочих программ, включая S-образные и развернутые на 1800 петли, позволяет использовать установку 56ХХ для решения самых ответственных задач.
Сменные сварочные и тестовые головки могут быть поставлены к существующей базовой платформе в любое время и в любом составе. Время переналадки с одного на другой вид сварки или тестирования составляет 2 минуты.
Контроль качества соединений необходим при производстве изделий автомобильной электроники и изделий высокой надежности специальных применений.
Установка 5600 дополняет автоматизированный сборочный участок, а также является идеальным универсальным инструментом для опытного и мелкосерийного производства, ремонта, тестирования изделий, входного контроля.
Скачать брошюру "шарик-клин" 5610 в PDFСкачать брошюру "клин-клин" 5630 в PDFСкачать брошюру "сварка в глубоком колодце" 5632 в PDFСкачать брошюру "толская проволока" 5650 в PDFСкачать брошюру "толская проволока и лента" 5650HR в PDF
| Парамерт | 56XX | ||
| Диапазон и точность перемещения по осям X, Y, Z | 100 х 100 х 60 мм, шаг 0,25 мкм, повторяемость 2 мкм | ||
| Ось поворота головки |
разрешение 10, повторяемость 10 град |
||
| Скорость перемещения по осям | программируемая, 0,2...16 мм/с до 30 петель / мин |
||
| Управляющий компьютер | промышленный, PC-стандарт, ОС Windows, ЖК-монитор, клавиатура QWERTY, блок функциональных клавиш, USB-порт | ||
| Рабочий стол и манипулятор |
Размер "кадра"18 х 18 мм, механический привод с фактором перемещения по X/Y 1:7 |
||
| Контроллер нагревателя (опция) | программирование температуры стола в диапазоне до 3000 С | ||
| Рабочий стол | с нагревом или без, размер до 100 х 100 мм, вакуумный или механический прижим | ||
| Габариты и масса | 700 (Ш) х 700 (Г) х 650 (В), мм, 70 кг | ||
| Питание | 200...240 В, 1 ф., 50 Гц | ||
| Сжатый воздух | 4...6 бар. | ||
| Вакуум | 0,2 бар | ||
| Парамерт | 5610 (шарик-клин) | ||
| Тип проволоки | 17...75 мкм, золото | ||
| Система искрообразования |
NEFO, цифровое управление |
||
| Генератор | 60 кГц (стандарт), цифровой (опция) | ||
| Режимы сварки | создание шариковых выводов (bumping), стандартная сварка шарик-клин, закрепляющий шарик (BSOB) или перемычка | ||
| Тип инструмента |
стандартный капилляр, длина 11...16 мм |
||
| Парамерт | 5630 (клин-клин) и 5632 (сварка в глубоком коложце и лентой) | ||
| Тип проволоки | 17...100 мкм, золото, алюминий, медь, подача под углом 450 вариант исполнения 5632 проволока и лента до 250 х 25 мкм, подача под углом 900 |
||
| Вращение головки |
3600 |
||
| Генератор | 100 кГц (стандарт) цифровой (опция) | ||
| Режимы сварки | стандартное петлеобразование, S-образные петли, шовные петли | ||
| Тип инструмента |
стандартный клин, длина 20 или 25 мм |
||
| Парамерт | 5650 (толстая проволока) и 5650HR (толстая проволока и лента) | ||
| Тип проволоки | 100...600 мкм, алюминий вариант исполнения 5650HR - лента до 3000 х 250 мкм |
||
| Вращение головки |
3600 |
||
| Генератор | 60 кГц (стандарт), цифровой (опция) | ||
| Режимы сварки | стандартное петлеобразование, S-образные петли, шовные петли | ||
| Тип инструмента |
стандартный клин, длина 50 мм, быстросъемная пластиковая направляющая, нож для обрезки спереди или сзади |
||
| Тип выполняемого теста | разрушающий и неразрушающий контроль механической прочности соединения | ||
| Тест обрыва крючком | диапазоны тестового усилия 100 сН, шаг 0,006 сН 10 Н, шаг 0,6 сН 30 Н, шаг 0,3 Н |
||
| Тест на сдвиг |
диапазоны тестового усилия |
||
| Тест на обрыв пинцетом | диапазон тестового усилия - до 5Н, предварительная резка петли в верхней точке и вертикальный обрыв пинцетом | ||
Полуавтоматические установки сварки серии 53XX производства F&S BONDTEC (Австрия) выпускается в четырех комплектациях для выполнения разных методов сварки.
Традиционные модели 5310 (сварка шарик-клин) и 5330 (сварка клин-клин), дополнены универсальной моделью 53ХХ B-DA для сварки методами шарик-клин и клин-клин проволокой и лентой в глубоком колодце, а также 5350 для сварки толстой проволокой и лентой. Для перехода с одного на другой метод сварки оператору следует лишь сменить рабочий инструмент и запустить соответствующее методу сварки программное обеспечение.
Полуавтоматические установки сварки серии 53XX производства F&S BONDTEC (Австрия) выпускается в четырех комплектациях для выполнения разных методов сварки.
Традиционные модели 5310 (сварка шарик-клин) и 5330 (сварка клин-клин), дополнены универсальной моделью 53ХХ B-DA для сварки методами шарик-клин и клин-клин проволокой и лентой в глубоком колодце, а также 5350 для сварки толстой проволокой и лентой. Для перехода с одного на другой метод сварки оператору следует лишь сменить рабочий инструмент и запустить соответствующее методу сварки программное обеспечение.
