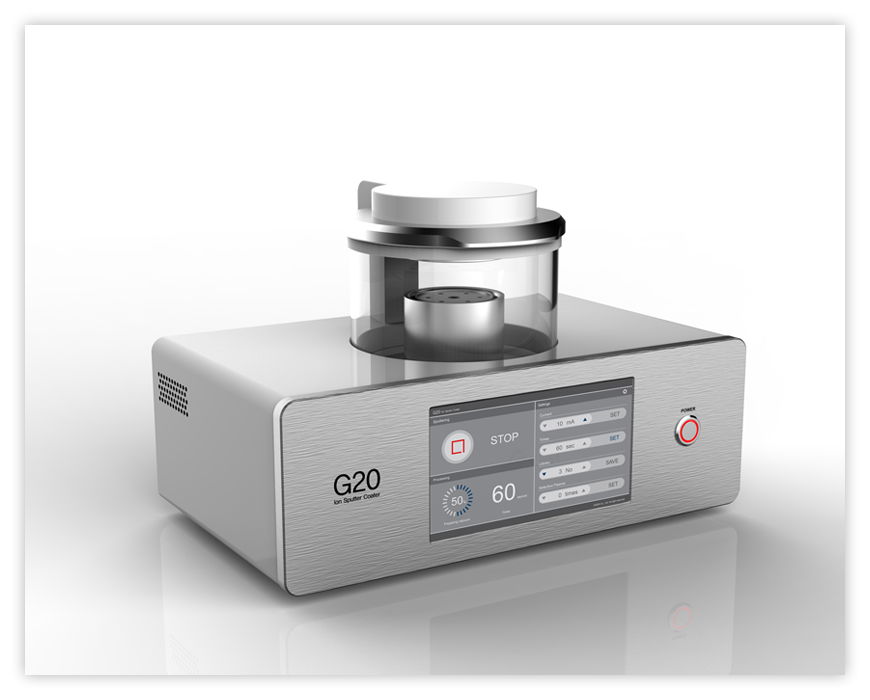

G20 - напылительная установка магнетронного типа Ion sputter coater с PLC контролем предназначена для напыления тонкой металлической пленки на непроводящие образцы перед их исследованием в растровом электронном микроскопе (РЭМ) от GSEM CO., LTD (Корея). Нанесенное на поверхность образца тонкое металлическое покрытие позволяет работать с исходно непроводящими образцами в режиме высокого вакуума и получать высококонтрастные изображения с высоким разрешением. Магнетронное напыление особенно востребовано при работе с биологическими образцами.
Применение: Нанесение токопроводящего слоя для исследований в электронной микроскопии (SEM)

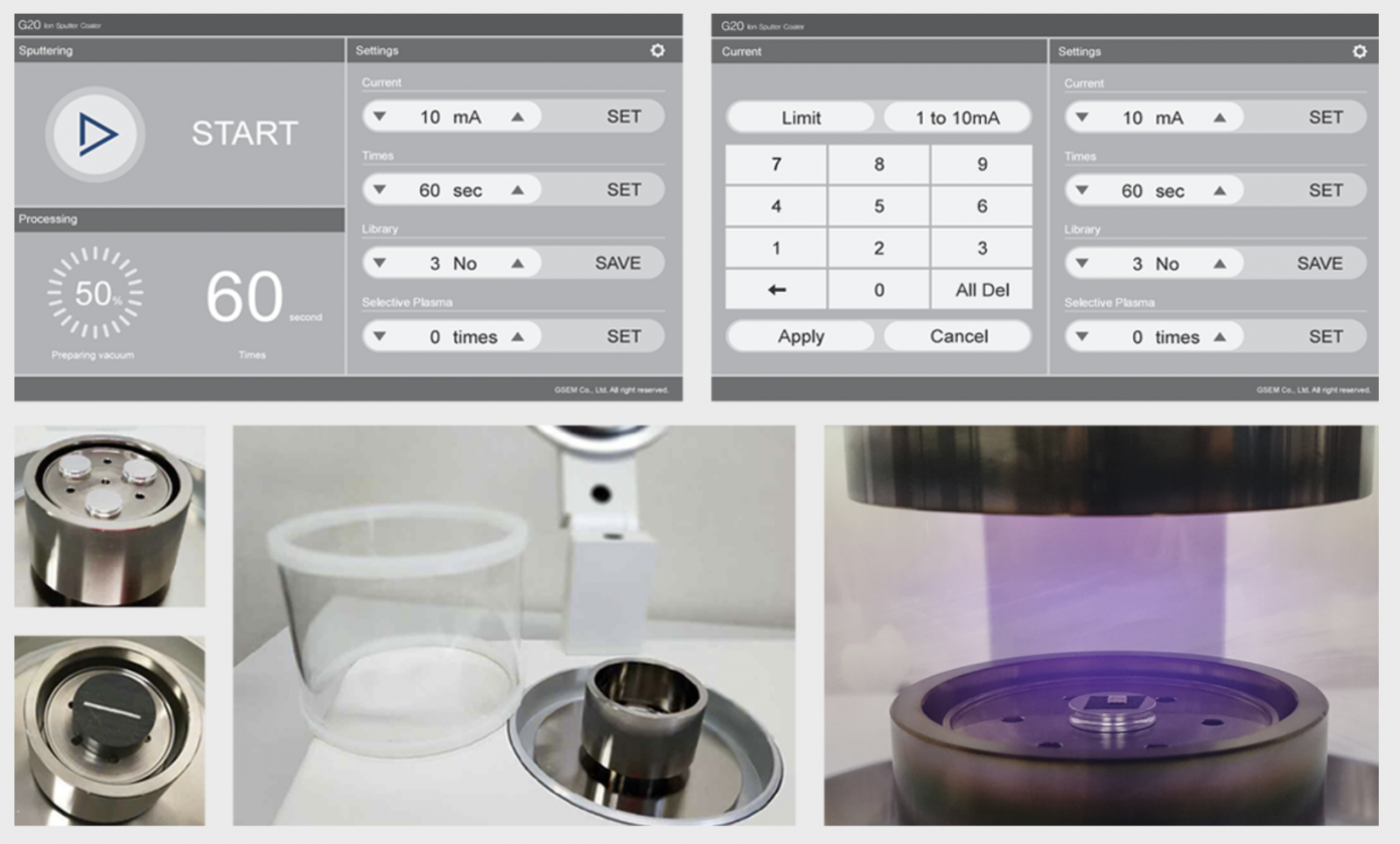

Управление с PLC - 7 inch Touch Display
Просто управление
До 10 рецептов
Загрзка до 7 образцов (Φ14 мм)
| Установка G20 | |
| Вакуум | 2.0 x 10-1Torr |
| Ионный ток: | 1 to 10mA (1mA/step) |
| Напыляемые материалы: |
Au or Pt |
| Размер камеры: | Φ140 мм (диаметр) x 100 мм(высота) |
| Макс размер образца: | Φ50 мм (диаметр) x 25 мм (высота) |
| Размер мишени: | Φ50 мм (диаметр) |
| Время распыления: | 1 to 600 сек (1 сек/шаг) |
| Вакуумный насос: | 100 л/мин, роторный |
| Электропитание: | 110~220VAC ±10%, 50/60Hz |
| Размеры: | Main : 380(W)x240(D)x250(H)mm, 10кг Pump : 454(W)x170(D)x240(H)mm, 23кг |
Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru
CUBE II - новейший компактный растровый электронный микроскоп из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 100 000x
Напряжение от 1 до 30 кВ
Разрешение до 5 нм в режиме высокого вакуума (SE image)
Разрешение до 6 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 80 мм, высота до 53 мм
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (DLC)
- EBSD
- Катодолюминесценция (CL)
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
CUBE II - новейший компактный растровый электронный микроскоп из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 100 000x
Напряжение от 1 до 30 кВ
Разрешение до 5 нм в режиме высокого вакуума (SE image)
Разрешение до 6 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 80 мм, высота до 53 мм
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (DLC)
- EBSD
- Катодолюминесценция (CL)
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
Veritas - новейший растровый электронный микроскоп с большой камерой образоцв из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 300 000x
Напряжение от 200 В до 30 кВ
Разрешение до 3 нм в режиме высокого вакуума (SE image)
Разрешение до 5 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 210 мм, высота до 65 мм
Столик с моторизоцией по 5-ти осям в базовом комплекте
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (WDS)
- EBSD (Electron Back Scattered Diffraction)
- Катодолюминесценция (CL)
- LaB6 / CeB6 установка опционально
- 3D imaging
- Рамановская спектроскопия
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
Veritas - новейший растровый электронный микроскоп с большой камерой образоцв из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 300 000x
Напряжение от 200 В до 30 кВ
Разрешение до 3 нм в режиме высокого вакуума (SE image)
Разрешение до 5 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 210 мм, высота до 65 мм
Столик с моторизоцией по 5-ти осям в базовом комплекте
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (WDS)
- EBSD (Electron Back Scattered Diffraction)
- Катодолюминесценция (CL)
- LaB6 / CeB6 установка опционально
- 3D imaging
- Рамановская спектроскопия
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
Genesis - новейший растровый электронный микроскоп из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 300 000x
Напряжение от 200 В до 30 кВ
Разрешение до 3 нм в режиме высокого вакуума (SE image)
Разрешение до 5 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 96 мм, высота до 50 мм
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (WDS)
- EBSD (Electron Back Scattered Diffraction)
- Катодолюминесценция (CL)
- LaB6 / CeB6 установка опционально
- 3D imaging
- Рамановская спектроскопия
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
Genesis - новейший растровый электронный микроскоп из Кореи. Прибор может использоваться как для учебных целей так и для решения различных рутинных задач и научных исследований.
Увеличение от 10x до 300 000x
Напряжение от 200 В до 30 кВ
Разрешение до 3 нм в режиме высокого вакуума (SE image)
Разрешение до 5 нм в режиме высокого вакуума (BSE image)
Режимы высокого и низкого вакуума
Диаметр образца до 96 мм, высота до 50 мм
Опции:
-Лабораторная установка вакуумного напыления
-Энергодисперсионный анализатор (ЭДС)
- Волнодисперсионный спектрометр (WDS)
- EBSD (Electron Back Scattered Diffraction)
- Катодолюминесценция (CL)
- LaB6 / CeB6 установка опционально
- 3D imaging
- Рамановская спектроскопия
-Предметный столик с охлаждением и нагревом образца
-Навигация по оптическому изображению
