Нанесение, проявление и сушка фоторезиста
В современном производстве микроэлектроники одним из важнейших технологических процессов является нанесение фоторезистивных пленок. Процесс осуществляется по принципам фотолитографии разными методами, поэтому установки литографии на каждом предприятии могут различаться.
Основные особенности фотолитографии
В микроэлектронике литография представляет собой комплекс фотохимических процессов, в результате которых на поверхности объекта создается защитная пленка с необходимыми свойствами (например, подходящая для формирования топологии токоведущих дорожек, контактных площадок и так далее).

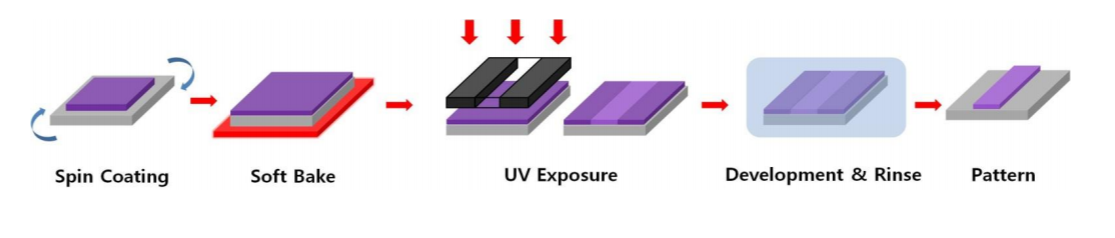

Независимо от метода, литография включает в себя три основных этапа, следующих друг за другом:
Фоторезисты представляют собой сложные полимерные соединения, в их состав входят пленкообразующие и фоточувствительные к УФ-излучению компоненты, растворители и специальные добавки для повышения адгезии и изменения иных свойств покрытий. В качестве полимерной основы большинства фоторезистов выступают поливиниловый спирт, полиэфиры, полиамиды, фенолформальдегидные и эпоксидные смолы, поливинилацетат, каучук и пр.

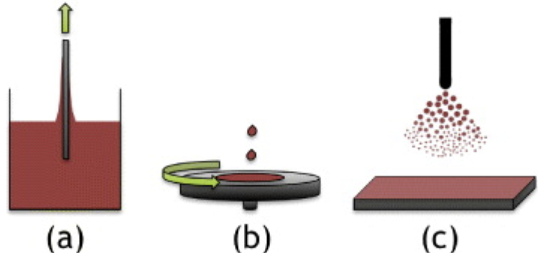

Для нанесения слоя фоторезиста на подложки применяют различные методы, в том числе метод центрифугирования, распыления, окунания и другие.

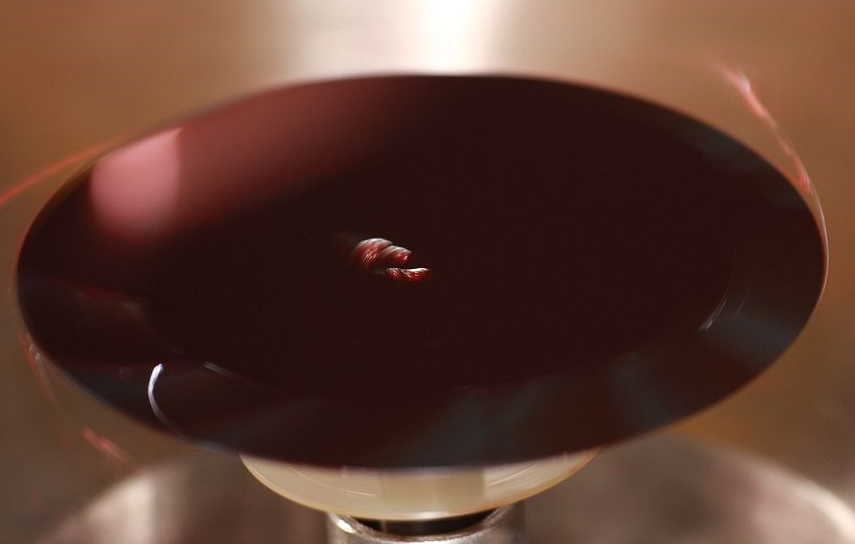

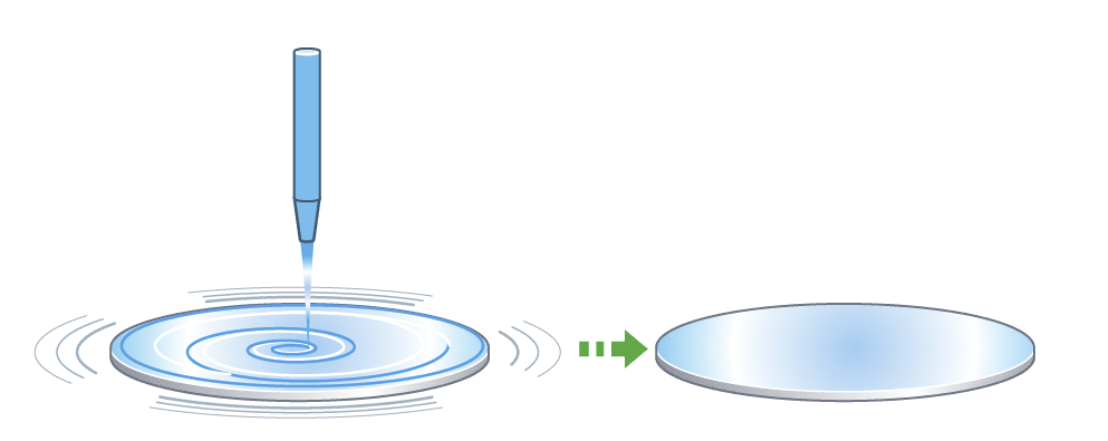

Один из самых распространенных методов в производстве микроэлектроники из-за доступности и наименьшей сложности необходимого оборудования. Метод осуществляется по следующей схеме:
На конечную толщину слоя пленки в данном случае оказывают влияние два последних этапа. В результате центрифугирования пленка демонстрирует высокую однородность толщины.
Отличается от метода центрифугирования отсутствием образования «лучей», краевого валика и непокрытых участков подложек, поэтому особенно подходит для нанесения фоторезиста на подложки со сложными трехмерными структурами. Установка нанесения фоторезиста распылением оснащается специальным соплом, подающим струю из микроскопических капель размером около до 20 мкм. Подложка вращается медленно, одновременно над ее поверхностью перемещается с разной скоростью сопло – так удается добиться равномерной толщины пленки.
Когда применяется центрифуга для нанесения фоторезиста, разнотолщинность слоя пленки не превышает 10 нм. При распылении разнотолщинность может составлять до 1 мкм.
Проявление – удаление лишних участков фоторезиста с поверхности подложки. В результате на поверхности остается маска необходимой формы. На практике его реализуют двумя способами: окуная пластину (подложку) в растворы проявителей или нанося проявитель методом распыления или налива на подложку. Первый способ не подходит для тех случаев, когда необходимо проявления нескольких отдельных элементов, размер которых составляет менее 3 мкм. Для решения подобных задач применяется специальная установка проявления фоторезиста в виде центрифуги.

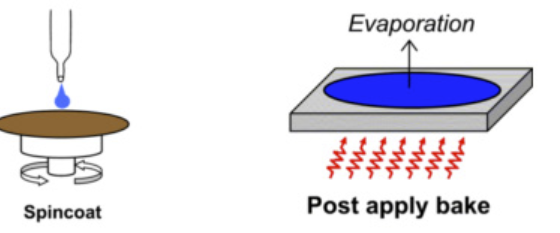

Сушка фоторезиста проводится для удаления остатков проявителей и укрепления (задубливания) пленки. При этом соблюдают правило плавного увеличения температурного режима для исключения оплывания краев подложки. После прохождения этапа высокотемпературной обработки осуществляется пространственная полимеризация пленки, увеличивающая ее устойчивость к воздействию кислот и адгезию к подложке.
В зависимости от требований к производительности компания МИНАТЕХ представляет на рынке двух корейских производителей, а именно MIDAS SYSTEM Co. Ltd. и CND Plus.
