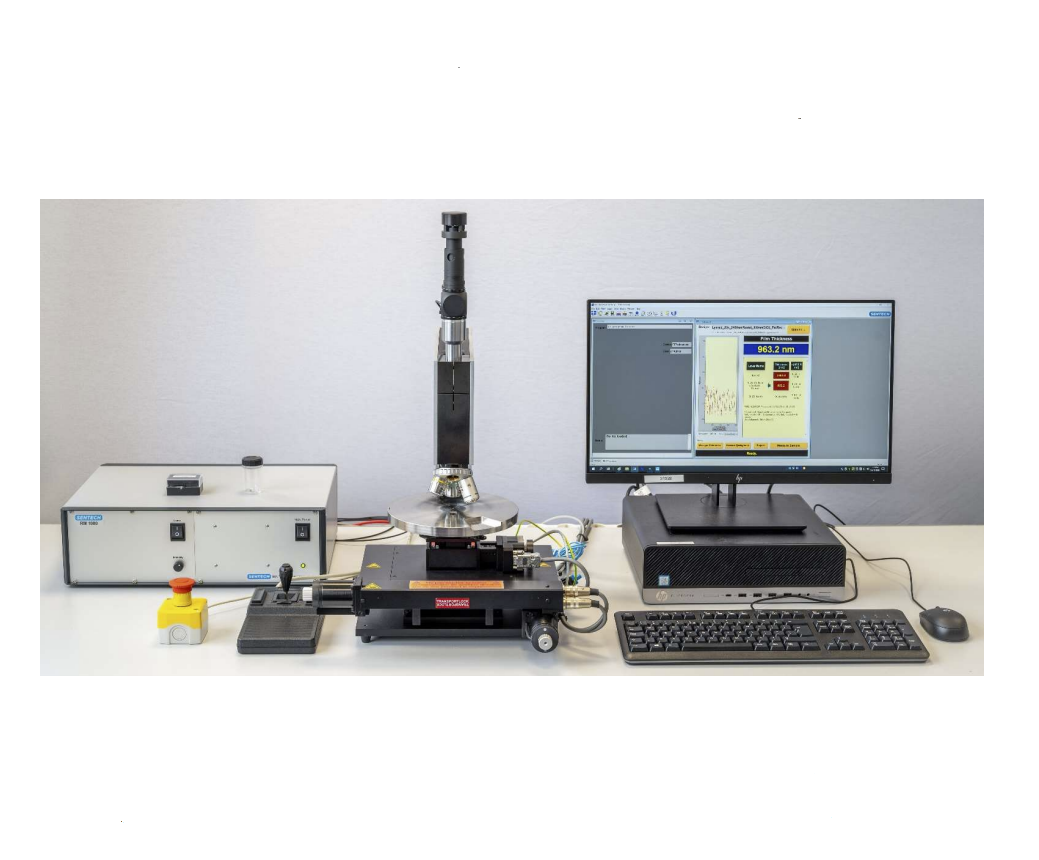

Спектроскопический (спетральный) рефлектометр RM 1000 QC производства SENTECH Instruments GmbH (Германия) для исследований и производства. Применяются для измерения прозрачных, плохо абсорбирующих пленок на отражающих, прозрачных и абсорбирующих образцах спектроскопическим методом, основанном на преломлении белого света на пластина с топологией.
QC - Quality Control
Измерене показателя преломления и толщины пленок на различных типах поверхностей. В том числе рутинные измерения в изготовлении изделий микроэлектроники (измерения толщины резистов, окислов и т.п) на пластине с топологией.
- Pattern recognition программное обеспечение (на базе HALCON)
- Картирование по XY в диапазоне 200х200 мм.
- Измерение на пластинах до 8" (200мм)
- Размер пятна 90x90 мкм или 145x145 мкм (стандарт), опционально 30x30 мкм или 60x60 мкм (опция: RM OE)
- Мощное ПО для спектроскопических измерений SpectraRay/4
- Опционально SECS/GEM интерфейс
- Камера для автоматического выравнивания столика
Спектральный диапазон:
RM 1000 QC: 400-1000 нм. (VIS) или 400-1650 нм (VIS/NIR)
В область измерений, осуществляемых данными приборами, входят измерения однослойных и многослойных покрытий на полупроводниках, стекле, пластике, металле и глянцевой бумаге
Применение: Измерение толщины и коэффициента преломления единичных слоев или многослойных прозрачных и полупрозрачных пленок в производстве или лаборатории на пластинах с топологией.
Модель | RM 1000 QC | |
Измеряемые величины | Толщина пленки, индекс преломления, абсорбция и др. | |
Принцып действия | Интерферренция белого света при нормальном угле падения |
|
Спектральный диапазон | 400 - 1000 нм. (опционально: 400-1650 нм) |
|
Время измерения | около 300 мс. |
|
Диапазон измеряемых толщин | 20 - 50 000 нм. (в зависимости от пленки) | |
Диамерт светового пятна | 90x90 мкм или 145x145 мкм (стандарт) опционально 30x30 мкм или 60x60 мкм (опция: RM OE) |
|
Точность измерения тощины | 1 нм (изм. 400 нм SiO2/Si) | |
Воспроизводимость (1σ) | 0,3 нм. (изм. 400 нм SiO2/Si) | |
Источник света | Стаблизированная галогеновая-вольфрамовая лампа | |
Программное обеспечение | SpectraRay/4 |
