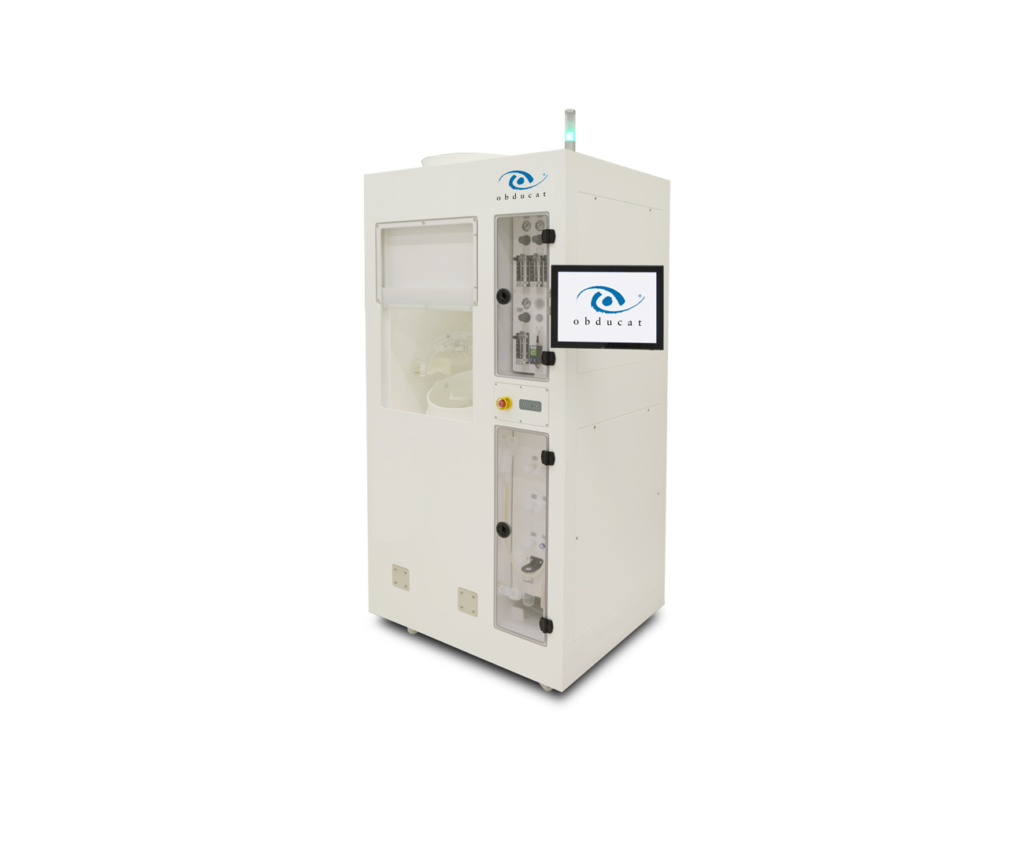

Установки очистки и жидкостной обработки пластин и фотошаблонов QUICKSTEP WET от Obducat (Швеция).
Полуавтоматические установки для жидкостной обработки

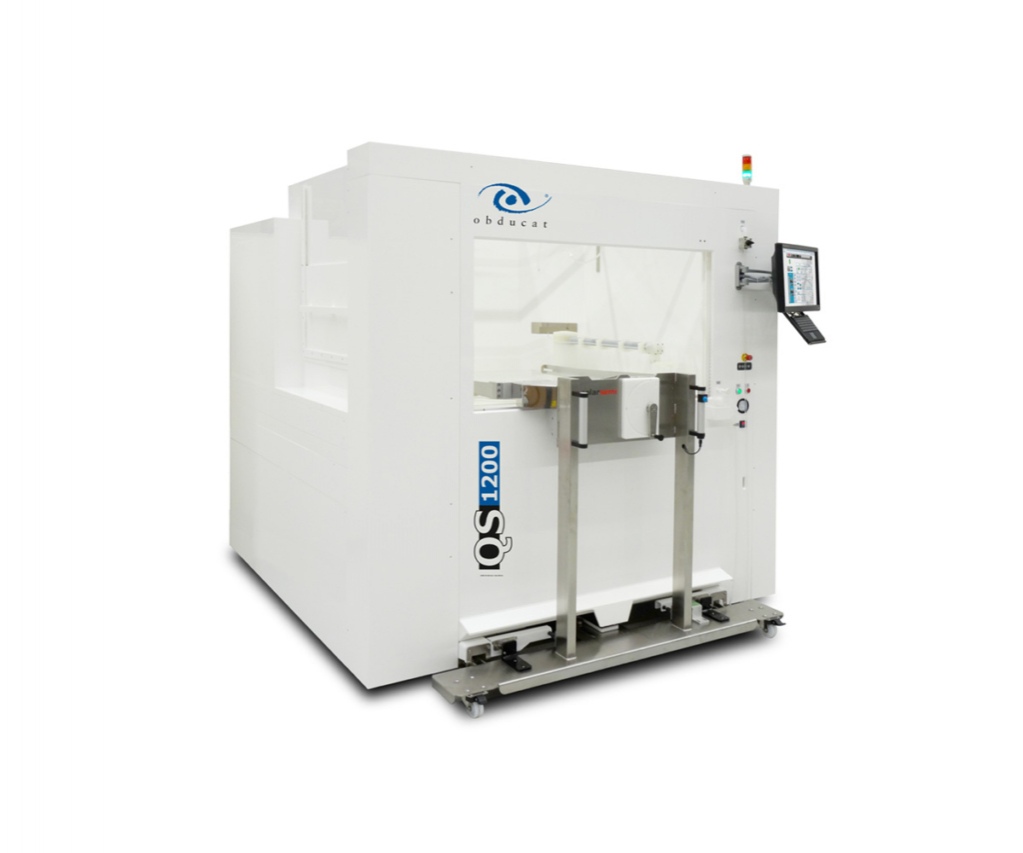

Системы Obducat Quickstep Wet - это напольные системы жидкостной обработки, предназначенные для очистки пластин и фотошаблонов, Lift-Off процессов, травления или проявления фоторезистов. Благодаря широкому выбору опций эти установки легко конфигурируются в соответствии с потребностями клиентов при обработке пластин размером 200 и 300 мм или меньшего размера, а также больших подложек диаметром до 1500 мм.
Подходит для НИОКР и пилотного производства
Высокая надежность и низкая стоимость владения
Широкие возможности настройки с широким спектром доступных опций
Модули процессов такие же, как и в других инструментах HVM, что упрощает переход к серийному производству.
Модель установки | Подложка ⌀ |
QSW 200 | пластины от 2” до 8”Ø или шаблоны 2”x 2” to 6”x 6" |
QSW 300 | пластины от 2” до 12”Ø или шаблоны 2”x 2” to 9”x 9" |
Реактив подается форсункой
Химикаты будут смешиваться в форсунке распылителя прямо в месте использования
Температура реакции на пластине> 100 ° C
Химия подается из канистр под давлением
Программируемое по рецепту движение руки подачи химии
Ополаскивание горячей деионизированной водой в качестве опции
Реактив подается форсункой
Химические вещества будут смешиваться в форсунке прямо в месте распыления
Химические потоки для NH4OH, H2O2 и H2O регулируются независимо
Линия подогрева H2O для достижения рабочей температуры от 60 ° до 70 ° C
Химия подается из канистр под давлением.
Программируемое по рецепту движение руки подачи химии
Реактив подается форсункой
Химические вещества будут смешиваться в форсунке прямо в месте распыления
Химические потоки для HCl, H2O2 и H2O регулируются независимо
Линия подогрева H2O для достижения рабочей температуры от 60 ° до 70 ° C
Химия подается из канистр под давлением.
Программируемое по рецепту движение руки подачи химии
Нанесение осуществляется из "лужи" или форсункой
Химия подается из канистр под давлением
Расход химиката регулируется с помощью расходомера
Программируемое по рецепту движение руки подачи химии
Совместим с большинством растворителей
Некоторые растворители могут применяться под высоким давлением (например, NMP, DMSO)
Очиститка щеткой - использует вращающиеся щетки и усилие нажатия. Специальная конструкция патрона используется для чистки с передней и задней стороны. Для ополаскивания используется дополнительная линия деионизированной воды (DIW). Для обработки кусочков доступны щетки меньшего размера
Подача под сысоким давлением - для деионизированной воды или растворителей. В рецепте используется программируемое руки подачи химии. Давление регулируется от 10 до 180 бар. Деионизированная вода может быть повторно ионизирована CO2.
Форсунка мегазвука (Megasonic) - перенос энергии осуществляется деионизированной водой. В рецепте используется программируемое руки подачи химии. Мегазвук может работать с частотой от 1 до 5 МГц.
Реактив подается из "лужи"
Химические вещества подаются насосом (без канистр под давлением)
Химические потоки регилирюутся расходомером
Программируемое по рецепту движение руки подачи химии
Реактив подается из "лужи" или из форсунки
Смешивание химикатов через форсунку или через статический смеситель
Химические вещества подаются насосом или из канистр под давлением
Расход химиии регилируется расходомером
Программируемое по рецепту движение руки подачи химии
Сивместимо с большинством кислот и щелочных смесей
применятся для таких процессов как:
Оплавление
Пиролиз
Запекание для создания защитного слоя
Когда химикаты поступают из кристального цеха или хранятся вне чистого помещения, температура может отличаться от окружающей среды чистого помещения, что приводит к тому, что химические вещества реагируют и действуют по-разному с изменениями температуры. Это может привести к изменениям в обработке. Опция может гарантировать повторяемый уровень температуры химического вещества от подложки к подложке в точке подачи химии.
В систему может быть встроена полностью автоматизированная система загрузки / выгрузки подложек с сушкой
Системы SRD-отмывки и сушки µSRD-150-B от компании Mot Semicon (Германия)
Системы SRD-отмывки и сушки имеют высокую производительность и обеспечивают качественный и экономичный отмыв и сушку пластин. Корпус установок SRD изготовлен из полипропилена и нержавеющей стали устойчивых к воздействию используемой в технологических процессах химии. Сменные роторы позволяют работать с различными размерами подложек, например, 60х48 мм, 76 мм, 100 мм и до 150 мм.
Системы SRD-отмывки и сушки µSRD-150-B от компании Mot Semicon (Германия)
Системы SRD-отмывки и сушки имеют высокую производительность и обеспечивают качественный и экономичный отмыв и сушку пластин. Корпус установок SRD изготовлен из полипропилена и нержавеющей стали устойчивых к воздействию используемой в технологических процессах химии. Сменные роторы позволяют работать с различными размерами подложек, например, 60х48 мм, 76 мм, 100 мм и до 150 мм.
Полностью автоматические установки очистки и жидкостной обработки пластин и фотошаблонов MICROCLUSTER WET от Obducat (Швеция).
Полностью втоматические установки для жидкостной обработки
Системы Obducat Microcluster Wet - это автоматические напольные системы жидкостной обработки с загрузкой из кассеты в кассету с 4мя модулями, предназначенными для очистки пластин и фотошаблонов, Lift-Off процессов, травления или проявления фоторезистов. Благодаря широкому выбору опций эти установки легко конфигурируются в соответствии с потребностями клиентов при обработке пластин размером 200 и 300 мм или меньшего размера.
Полностью автоматические установки очистки и жидкостной обработки пластин и фотошаблонов MICROCLUSTER WET от Obducat (Швеция).
Полностью втоматические установки для жидкостной обработки
Системы Obducat Microcluster Wet - это автоматические напольные системы жидкостной обработки с загрузкой из кассеты в кассету с 4мя модулями, предназначенными для очистки пластин и фотошаблонов, Lift-Off процессов, травления или проявления фоторезистов. Благодаря широкому выбору опций эти установки легко конфигурируются в соответствии с потребностями клиентов при обработке пластин размером 200 и 300 мм или меньшего размера.
Полностью автоматические установки очистки и жидкостной обработки пластин и фотошаблонов MICROCLUSTER WET TRACK от Obducat (Швеция).
Полностью втоматические установки для жидкостной обработки
Системы Obducat Microcluster Wet Track - это автоматические напольные системы жидкостной обработки с загрузкой из кассеты в кассету, предназначенными для очистки пластин и фотошаблонов, Lift-Off процессов, травления или проявления фоторезистов. Благодаря широкому выбору опций эти установки легко конфигурируются в соответствии с потребностями клиентов при обработке пластин размером 200 и 300 мм или меньшего размера.
Полностью автоматические установки очистки и жидкостной обработки пластин и фотошаблонов MICROCLUSTER WET TRACK от Obducat (Швеция).
Полностью втоматические установки для жидкостной обработки
Системы Obducat Microcluster Wet Track - это автоматические напольные системы жидкостной обработки с загрузкой из кассеты в кассету, предназначенными для очистки пластин и фотошаблонов, Lift-Off процессов, травления или проявления фоторезистов. Благодаря широкому выбору опций эти установки легко конфигурируются в соответствии с потребностями клиентов при обработке пластин размером 200 и 300 мм или меньшего размера.
