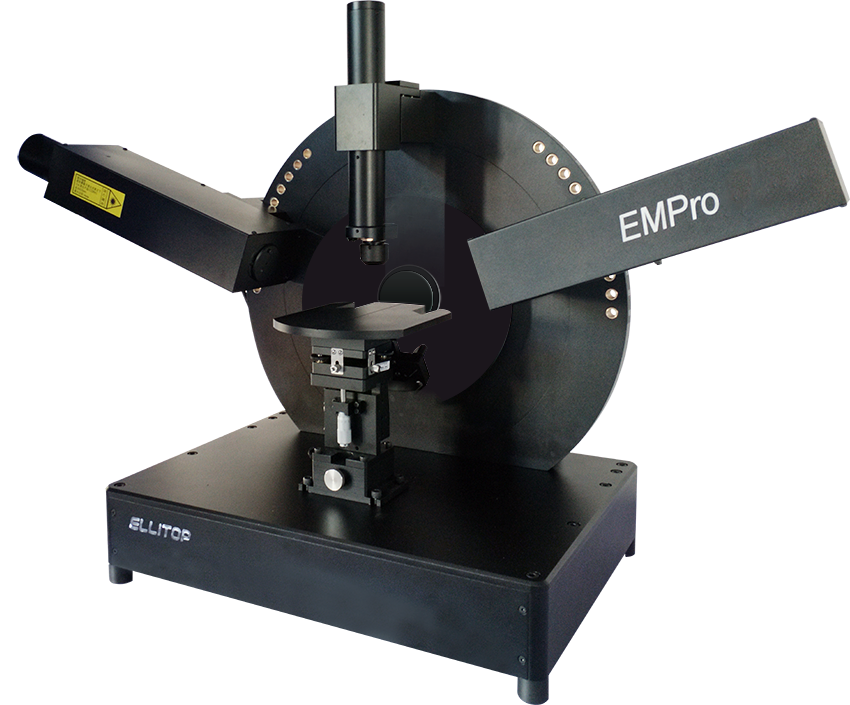

EMPro - новейший лазерный (сканирующий) эллипсометр производства Beijing Ellitop Scientific Co.Ltd (Китай) с возможностью проведения измерений пленок под различными углами разработан для высокоточного измерения толщины и оптических характеристик пленочных структур (коэффициент преломления, показатель поглащения) на различных типах поверхностей. Измерение нанопленок.
Длина волны - 632,8 нм
Диапазон измерения толщины пленк: 1 нм до 6000 нм.
Применение: Измерение толщины и коэффициента преломления единичных слоев или двухслойных пленок (с известными параметрами подслоя) в производстве или лаборатории.
Высокая стабильность и точность при измерении с источником света (HeNe лазер, 632,8 нм.), термостабилизированный компенсатор, управление поляризатором, детектор сверх низких шумов.
Высокая точность выравнивания образца (регулировка по высоте и углу наклона) с помощью автоколлиматического телескопа (АСТ).
Полностью интегрированная поддержка для многоугловых измерений с продвинутым программным обеспечением ELLITOP.
Программное обеспечение Ellitop для проведения эллипсометрических измерений, включающее в себя библиотеку приложений
n, k массивного материала
толщина монослоев
толщина и индекс преломления монослоев
толщина и индекс преломления верхнего слоя двойного слоя
заданные эллипсометрические приложения
- 30 мкм микроспот (фокусировка пятна)
- Столик с ручной регулировкой x-y (перемещение - 200 мм) для картирования (mapping)
- Моторизованные столики с компьютерным управлением для обрацов диаметром до 200 мм и перемещением с высокой точностью для меппинга (картирования)
- Видеокамера для выравнивания образца взамен окуляра с выводом изображения и РС.
- Жидкостная ячейка
- Автофокусировка в комбинации с моторизованным столиком для выравнивания образцов
- ПО для иммитационного моделирования (SIMULATION Software)
- Установка для измерений пленок на кристаллическом кремнии (текстурированном)
Источник и длина волны | 632,8 нм HeNe лазер (< 1 мВт) |
Точность измерения ψ и ∆: | 0,002о , 0,002о |
Точность измерения толщины пленки: |
0,01 нм на 100 нм SiO2на Si |
Точность измерения индекса преломления: | 5х10-4 на 100 нм SiO2 наSi |
Диапазон измерений для прозрачных пленок: | до 6000 нм |
Диапазон измерений для слабоабсорбирующих слоев(полисиликон): | до 2000 нм. |
Время измерения | 0.8с (зависит от режима измерений) |
Диаметр светового пятна | менее 1 мм |
Угол падения луча света | Ручной гониометр 40 – 90о, шаг установки 5о |
Выравнивание образца, фокусировка | Автоколлиматический телескоп (АСТ) |
Столик образцов | для пластин до 200мм, +- 6.5 мм |
Спектроскопические (спетральные) эллипсометры производства SENTECH Instruments GmbH (Германия) для исследований и производства. В зависимости от модели, работающие в диапазоне от DUV-VIS-NIR-IR (190-25000 нм). Приборы с возможностью проведения измерений пленок под различными углами разработаны для высокоточного измерения толщины и оптических характеристик однослойных и многослойных пленок и пленочных структур (коэффициент преломления, показатель поглащения и др.) на различных типах поверхностей.
Спектроскопические (спетральные) эллипсометры производства SENTECH Instruments GmbH (Германия) для исследований и производства. В зависимости от модели, работающие в диапазоне от DUV-VIS-NIR-IR (190-25000 нм). Приборы с возможностью проведения измерений пленок под различными углами разработаны для высокоточного измерения толщины и оптических характеристик однослойных и многослойных пленок и пленочных структур (коэффициент преломления, показатель поглащения и др.) на различных типах поверхностей.
Спектроскопический (спетральный) рефлектометр RM 1000 QC производства SENTECH Instruments GmbH (Германия) для исследований и производства. Применяются для измерения прозрачных, плохо абсорбирующих пленок на отражающих, прозрачных и абсорбирующих образцах спектроскопическим методом, основанном на преломлении белого света на пластина с топологией.
Измерене показателя преломления и толщины пленок на различных типах поверхностей. В том числе рутинные измерения в изготовлении изделий микроэлектроники (измерения толщины резистов, окислов и т.п) на пластине с топологией.
- Pattern recognition программное обеспечение (на базе HALCON)
- Картирование по XY в диапазоне 200х200 мм.
- Измерение на пластинах до 8" (200мм)
- Размер пятна 90x90 мкм или 145x145 мкм (стандарт), опционально 30x30 мкм или 60x60 мкм (опция: RM OE)
- Мощное ПО для спектроскопических измерений SpectraRay/4
- Опционально SECS/GEM интерфейс
- Камера для автоматического выравнивания столика
Спектральный диапазон:
RM 1000 QC: 400-1000 нм. (VIS) или 400-1650 нм (VIS/NIR)
Спектроскопический (спетральный) рефлектометр RM 1000 QC производства SENTECH Instruments GmbH (Германия) для исследований и производства. Применяются для измерения прозрачных, плохо абсорбирующих пленок на отражающих, прозрачных и абсорбирующих образцах спектроскопическим методом, основанном на преломлении белого света на пластина с топологией.
Измерене показателя преломления и толщины пленок на различных типах поверхностей. В том числе рутинные измерения в изготовлении изделий микроэлектроники (измерения толщины резистов, окислов и т.п) на пластине с топологией.
- Pattern recognition программное обеспечение (на базе HALCON)
- Картирование по XY в диапазоне 200х200 мм.
- Измерение на пластинах до 8" (200мм)
- Размер пятна 90x90 мкм или 145x145 мкм (стандарт), опционально 30x30 мкм или 60x60 мкм (опция: RM OE)
- Мощное ПО для спектроскопических измерений SpectraRay/4
- Опционально SECS/GEM интерфейс
- Камера для автоматического выравнивания столика
Спектральный диапазон:
RM 1000 QC: 400-1000 нм. (VIS) или 400-1650 нм (VIS/NIR)
Спектроскопические (спетральные) рефлектометры моделей RM 1000 и RM 2000 производства SENTECH Instruments GmbH (Германия) для исследований и производства. Применяются для измерения прозрачных, плохо абсорбирующих пленок на отражающих, прозрачных и абсорбирующих образцах спектроскопическим методом, основанном на преломлении белого света.
Измерене показателя преломления и толщины пленок на различных типах поверхностей. В том числе рутинные измерения в изготовлении изделий микроэлектроники (измерения толщины резистов, окислов и т.п)
Спектральный диапазон:
RM 1000: 410-1000 нм.
RM 2000: 200 - 1000 нм.
Спектроскопические (спетральные) рефлектометры моделей RM 1000 и RM 2000 производства SENTECH Instruments GmbH (Германия) для исследований и производства. Применяются для измерения прозрачных, плохо абсорбирующих пленок на отражающих, прозрачных и абсорбирующих образцах спектроскопическим методом, основанном на преломлении белого света.
Измерене показателя преломления и толщины пленок на различных типах поверхностей. В том числе рутинные измерения в изготовлении изделий микроэлектроники (измерения толщины резистов, окислов и т.п)
Спектральный диапазон:
RM 1000: 410-1000 нм.
RM 2000: 200 - 1000 нм.
