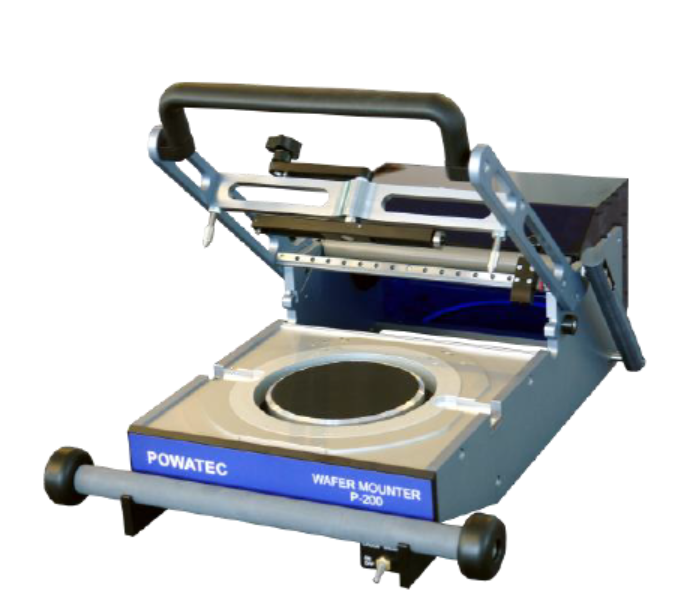

Ручные установки монтажа на пленку перед дисковой резкой моделей P-200 и P-300 производства POWATEC GmbH (Швейцария).
Установка монтажа на пленку P-200/P-300 от POWATEC позволяет производить монтаж полупроводниковой пластины или керамики на пленку и рамку за один проход. Пластины удерживаются вакуумом во время процесса монтажа к антистатической плите столика с углеродным покрытием. Эта плита защищает поверхность пластины во время процесса прилипания и поглощает частицы грязи. Используя резиновый валик, пленка прилипает без пузырьков. С режущим устройством пленка разрезается на раме и отделяется поперечным резаком от рулона с пленкой.
Параметры:
Тип - ручная установка
Монтаж пластин диаметром до 200 мм и до 300 мм соотвественно
Мин. толщина пластин 30 мкм
Применение:
Back-end процесс - разделения пластин на кристаллы
Установка |
P-200 |
P-300 |
Максимальный размер пластин | до Ø200 | до Ø300 мм |
Размеры установки (ШхГхВ),мм | 460х680х230 мм | 600х855х245 мм |
Размеры с учетом подъемного механизма (глубина) | 830 мм | 1005 мм |
Вес | 19 кг. | 24 кг |
Вес с подъемным механизмом | 25 кг | 31 кг |
Ширина пленки | 150 до 300 мм | 250 до 400 мм |
Тип рамки | K&S или Disco (металл или пластик) | |
Опции | Conversion type 6 и 8 Наматывающее устройство (PTW), 230 В Активная защита от статического заряда, 230 В |
Установки УФ засветки (отверждения) пленки SUV-150 / SUV-35SL производства SR Co. Ltd. (Корея).
Параметры:
SUV-150 - ручная установка
SUV-35SL - полуавтоматическая установка
УФ засветка рамок до 300 мм (12")
УФ лампы - стандартное исполнение или опционально (UV LED)
Источник: УФ лампа, ресурс 3000 часов
Адаптеры для разных размеров пластин
Применение:
Back-end процесс - разделения пластин на кристаллы
Установки УФ засветки (отверждения) пленки SUV-150 / SUV-35SL производства SR Co. Ltd. (Корея).
Параметры:
SUV-150 - ручная установка
SUV-35SL - полуавтоматическая установка
УФ засветка рамок до 300 мм (12")
УФ лампы - стандартное исполнение или опционально (UV LED)
Источник: УФ лампа, ресурс 3000 часов
Адаптеры для разных размеров пластин
Применение:
Back-end процесс - разделения пластин на кристаллы
