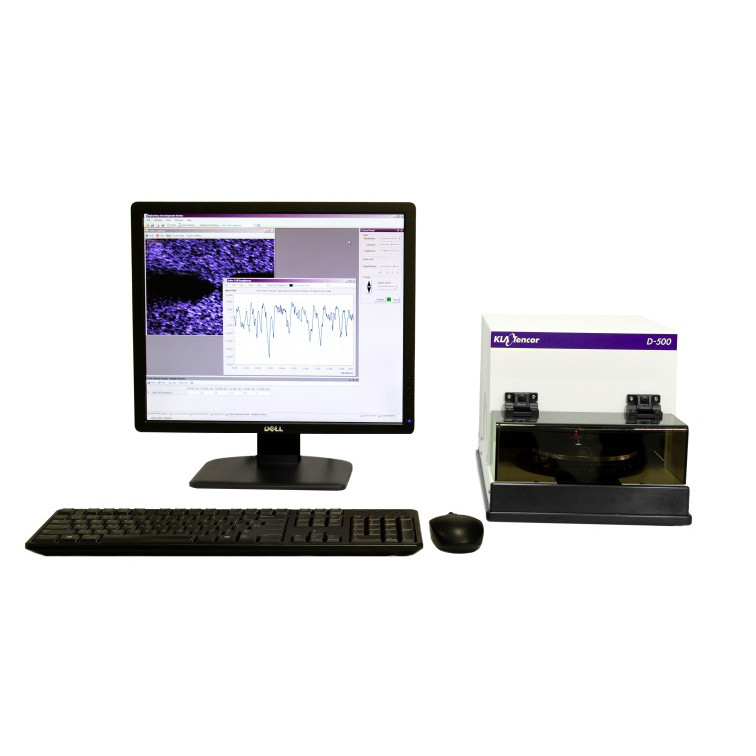

Стилусный профилометр Alpha-Step D-500

Стилусный профилометр Alpha-Step® D-500 производства KLA-Tencor (США) предназначен для 2D профилирования с высоким разрешением, 2D измерений напряжения в пленках, сшивания профиля, в нем реализовано и еще много других полезных функций.

Построенный на современной и не усложненной излишне платформе, этот профилометр выделяется на современном рынке сочетанием простоты работы, великолепными результатами и приятной стоимостью. D-500 оборудован инновационным оптическим сенсором уровня, который обеспечивает самый высокий вертикальный диапазон в 1200 мкм, субмикронное разрешение и программируемое усилие нажатия от 0.03 до 15 мг. Широкий спектр применений, таких как: измерения высотных ступенек от нанометров до миллиметров, шероховатости с высоким разрешением, исследования мягких материалов и напряжений в тонких пленках позволяет D-500 служить незаменимым инструментом в различных отраслях промышленности и в научно-исследовательских работах.

D-500 имеет 140-миллиметровый рабочий столик. Профилометр характеризуется продвинутой оптикой, 5 МР камерой высокого разрешения с 4Х цифровым увеличением и усовершенствованным видеоконтролем для многофункциональной визуализации.

Применение:
Точный шаг высоты
Исследования текстуры поверхности
Напряжения в тонких пленках
Исследование биологических объектов
Микроэлектромеханические системы (MEMS)
Форма и наклон поверхности
Характеризация материалов
Прецизионное измерение вертикальных ступенек на поверхности
Исследование шероховатости и дефектности поверхности

Особенности

  • Стилусный профилометр D-500 имеет широкий спектр применений, определенных его возможностями, и удовлетворяет потребностям как исследований и разработки, так и производства.

  • Рабочий столик на 140 мм обеспечивает длину сканирования до 30 мм без необходимости прерывания сканирования и сшивки профилей, и до 80 мм при использовании функции сшивания. D-500 предоставляет самый высокий вертикальный диапазон измерений до 1200 мкм и технологию сенсора низкого усилия до 0.03 мг, это гарантирует точность сканирование для множества приложений, включая тонкие пленки, мягкие материалы, высокие шаги высот, изгиб и напряжение.
  • D-500 имеет передовую оптику, которая включает 5 МП камеру высокого разрешения с 4x цифровым увеличением и усовершенствованным видеоконтролем для многофункциональной визуализации.
  • Сверхвысокоточное изготовление оптического датчика уровня обеспечивает его конструкции высокую безинерционность и самые низкие шумы. Результатом этого является повторяемость измерений высоты шага на уровне 5 Å для 1 мкм шага высоты.
  • Новый интерфейс позволяет провести автоматическую фокусировку на поверхности образца, обеспечивает отдельный контроль лампы освещения и яркости камеры, контроль контрастности и цифровое увеличение до 4Х. Рецепт и системные средства управления отображают в одном окне расположение образца и текущее измерение. Сохранение исходных данных позволяет производить пересчет без повторных измерений.
  • Новое программное обеспечение корректировки трапецеидального искажения автоматически удаляет типовые искажение вносимые угловой оптикой.
  • Специальное программное обеспечение удаляет ошибку движения по дуге во время сканирования, улучшая точность измерений углов боковой стенки и ширины шага.
  • Опция 2D напряжения использует Уравнение Стони и изменения изгиба образца перед и после обработки для вычисления напряжения в тонкой пленке. Запросить брошюру в PDF

Характеристики

Столик  140 мм
Длина сканирования (хода стилуса) до 30 мм без сшивки
до 80 мм с применением сшивки
Вертикальный диапазон измерения

 до 1200 мкм

Повторяемость 5Å при измерении ступени 1 мкм

Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru
