Алмазные отрезные диски и CBN диски MetCata (Германия)

Отрезные круги для прецизионной резки изготавливаются обычно как лезвия с алмазными абразивами, но для ряда материалов более эффективным являются круги на базе кубического нитрида бора (CBN). Кроме того, оптимальная резка с помощью таких кругов связана с максимизацией концентрации и размеров абразива, выбором необходимой скорости вращения и нагрузки.

Резание с помощью алмазных отрезных кругов в основном применяется для деликатных материалов, требующих прецизионного резания.  Важным параметром резания с помощью алмазных кругов является скорость, нагрузка, концентрация абразива и его размер. Скорость вращения круга и прилагаемая нагрузка зависят от свойств разрезаемого материала. Алмазная резка преимущественно проводится при скорости от 50 до 4000 об/мин с нагрузкой в диапазоне от 10 до 1000 г. Обычно твердые образцы разрезаются при высокой нагрузке и скорости (например, керамика и минералы), а более хрупкие образцы нужно резать с малой нагрузкой и скоростью (например, силиконовые подложки для электронных плат).

Для выбора соответствующих прецизионных кругов важно учитывать несколько факторов. Они включают: концентрацию алмазного абразива (высокая или низкая), основа для алмазных абразивов (металлическая пластина), размер алмазных абразивов (мелкие или средние), диаметр круга и его толщина. Концентрация алмазного абразива важна, поскольку напрямую определяет нагрузку, которая прилагается в процессе резания. К примеру, хрупкие материалы, такие как керамики требуют значительной нагрузки при резании, в то время как пластичные материалы, такие как металлы , требуют больше режущих кромок. В результате для резки твердых хрупких материалов, таких как керамика, требуются круги с низкой концентрацией алмазных абразивов, а для материалов, содержащих большие фракции металла или пластика, требуется более высокая концентрация алмазного абразива.

Для алмазных отрезных кругов для предотвращения покрытия режущей кромки металлом (засаливания) рекомендуется использовать охлаждающую жидкость на масляной основе. Такая жидкость увеличивает срок службы кругов и их режущую способность в тех случаях, когда отрезаемые образцы требуют высокого уровня смазывания. Для керамики, минералов и композитных типов образцов рекомендуется охлаждающая жидкость на водяной основе. Используя жидкость на водяной основе легче очищать образцы после отрезания, особенно если эти образцы пористые.

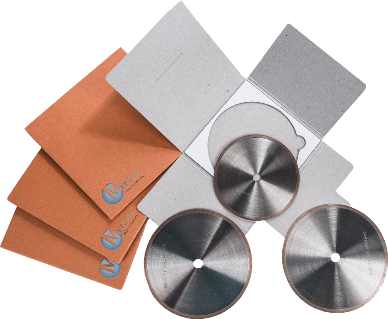

Ассортимент алмазных отрезных дисков

Мы предлагаем алмазные и отрезные диски и диски с кубическим нитридом бора (CBN) для резания керамики, минералов, стекла, композитов, изделий электроники.
Резка твердых и сверх твердых материалов.
Диаметры от 101 мм до 300 мм. Диски других диаметров изготавливаются на заказ.

Диски DiaDiscM

Предназначены для резки неметаллических материалов, как керамика, минералы, породы, стекло, а так же кремний, его соединения и компоненты микроэлектроники.

Кроме того алмазные отрезные диски применяются при приготовлении петрографических образцов, резки археологических находок и биологических препаратов, как то зубы, кости, пластифицированные ткани и т.д.

• DiaDiscM диск Ø101 мм х 0,4 мм х  12,7 мм
• DiaDiscM диск Ø123 мм х 0,4 мм х 12,7 мм
• DiaDiscM диск Ø125 мм х 0,4 мм х 12,7 мм
• DiaDiscM диск Ø150 мм х 0,5 мм х 12,7 мм
• DiaDiscM диск Ø178 мм х 0,6 мм х 12,7 мм
• DiaDiscM диск Ø200 мм х 0,8 мм х 12,7 мм
• DiaDiscM диск Ø200 мм,  0,8 мм х 25,4 мм
• DiaDiscM диск Ø253,3 мм х 1,0 мм х 32 мм
• DiaDiscM диск Ø300 мм х 1,6 мм х 32 мм

Диски CBNDiscM

Предназначены для твёрдых и сверхтвёрдых металлов и сплавов, как то жаропрочные и инструментальные (HSS) стали, кобальто-никелевые, титаново- вольфрамовые сплавы, сплавs бора и марганца и т.д.

Наши алмазные и борнитридные отрезные диски имеют сложившийся спектр размеров от примерно 4 до 8 дюймов и посадочные отверстия ½ дюйма (12,7 мм), что делает их применяемыми ко всем маленьким отрезным станкам и прецизионным пилам. Кроме того, мы выпускаем алмазные и борнитридные отрезные диски диаметром 250 мм и 300 мм посадочным отверстием 32 мм для больших абразивных отрезных станков. Другие размеры, как то 350, 400 и 450 мм и больше мы изготавливаем под индивидуальные заказы.

• CBNDiscM с нитридом бора Ø101 мм х 0,4 мм х 12,7 мм
• CBNDiscM с нитридом бора Ø123 мм х 0,5 мм х 12,7 мм
• CBNDiscM с нитридом бора Ø150 мм х 0,6 мм х 12,7 мм
• CBNDiscM с нитридом бора Ø178 мм х 0,6 мм х 12,7 мм
• CBNDiscM с нитридом бора Ø200 мм х 0,8 мм х 12,7 мм
• CBNDiscM с нитридом бора Ø253,3 мм х 1,2 мм х 32 мм
