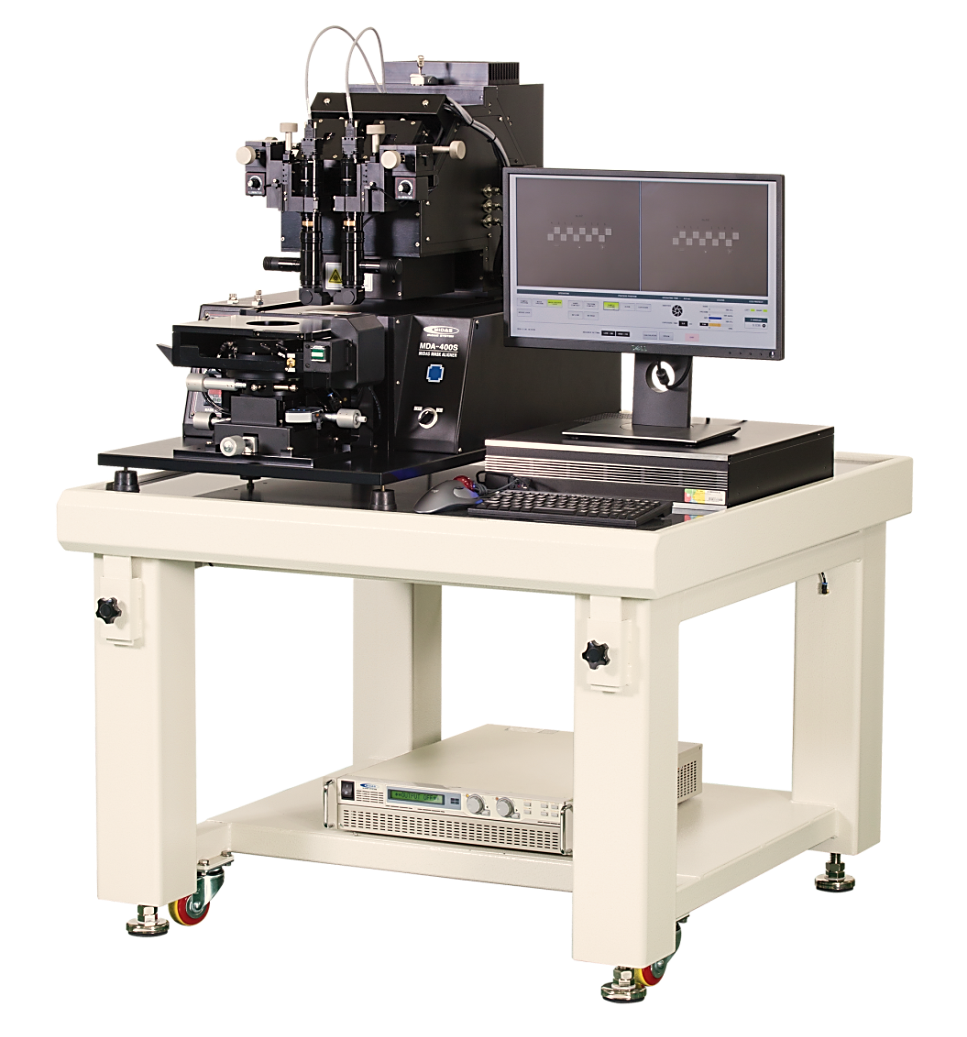

Установка MDA-400M-6 производства MIDAS SYSTEM (Корея) с ручным управлением и PLC/PC контролем широко применяется для технологий изготовления MEMS, LED, полупроводников и др. MDA-400M-6 - это идеальный и экономичный вариант для использования в лаборатории для проведения НИОКР, университетах, научных центрах и для малых объемов производства
| Мощность лампы | УФ источник света с мощностью 350 Вт с контролем интенсивности и мощности излучения. |
| Размер подложки | кусочки, пластины до 6 дюймов, размер подложек 6х6 дюйма |
| Точность | 1 микрон |

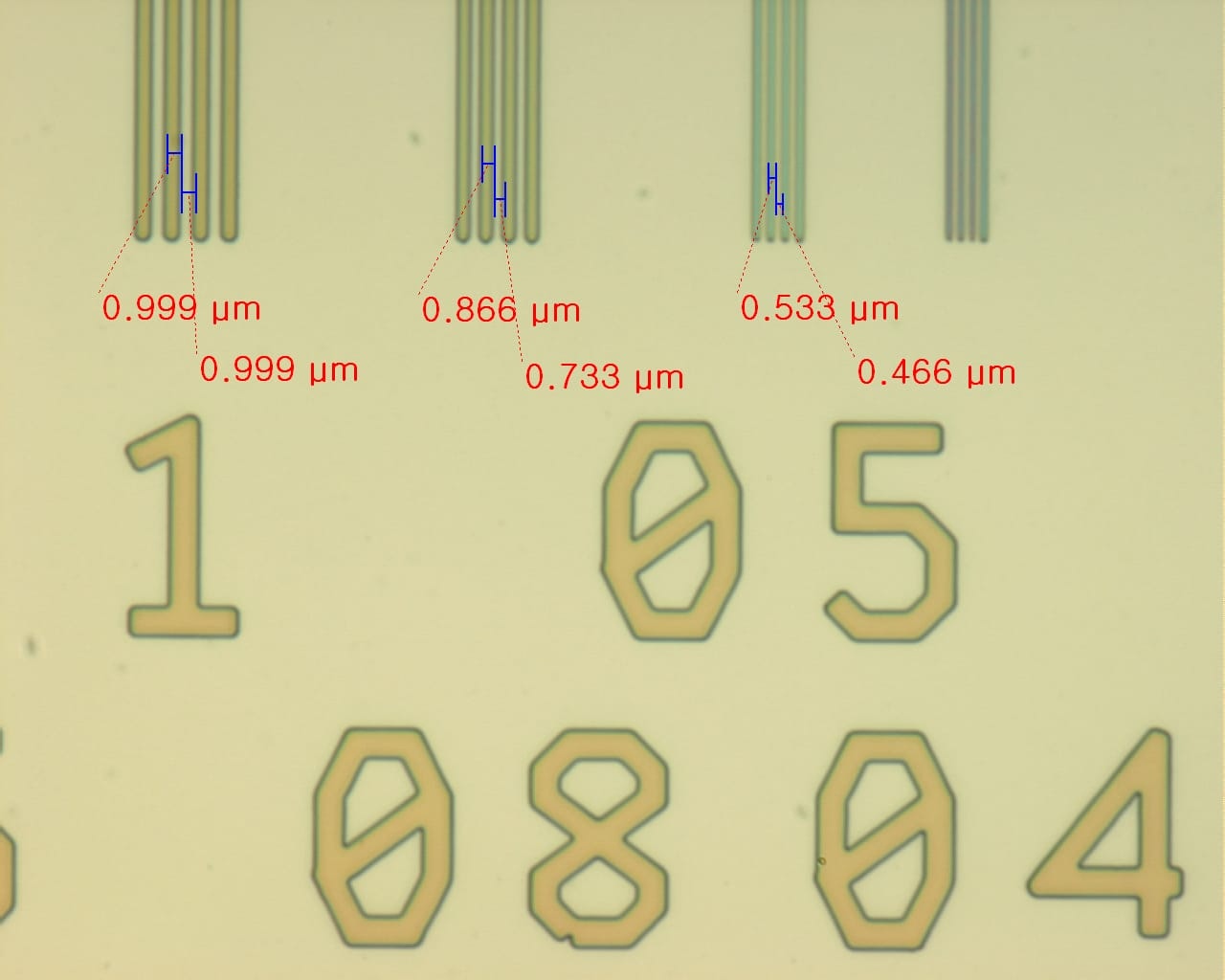

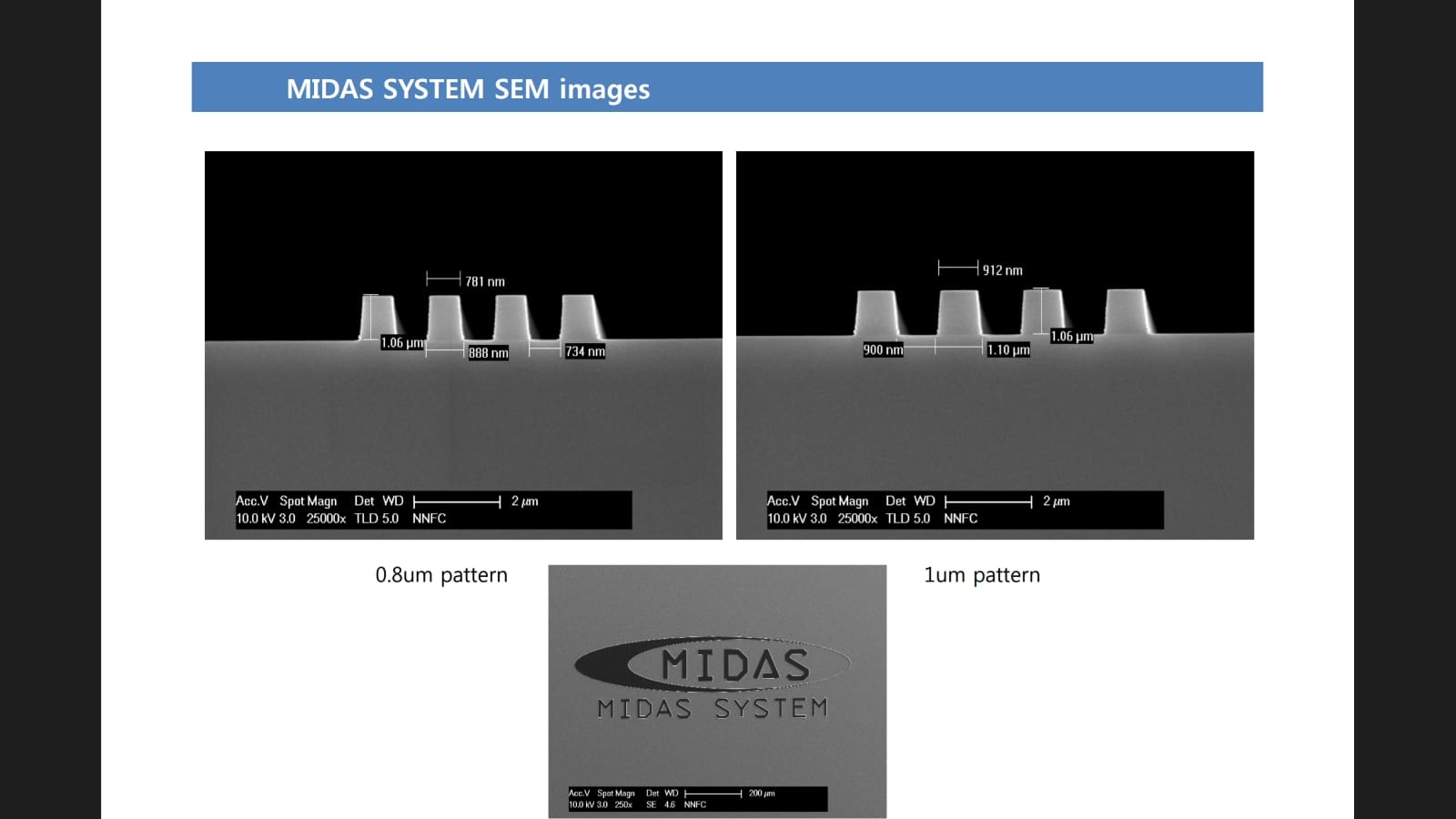

| Разрешение | 1 микрон, при использовании тонкого фоторезиста на Si пластине с вакуумным контактом (возможно 0,8 мкм с вакуумным контактом) |
| Размер маски | до 7 х 7 дюймов |
| УФ лампа | 350 Вт. |
| Диапазон длин волн засветки | 350-450 нм, или другие по запросу. |
| Размер однородного пучка | 6,25" х 6,25" |
| Оптическое зрение (микроскоп) | Микроскоп двойного поля (80x - 480x увеличение, или 80-1000х по запросу), CCD камера |
| Однородность пучка | < 5% |
| Интенсивность излучения при длине волны 365 нм | Максимальная 25 мВт/см2 |
| Режим управления | с ПК |
| Регулируемое время экспонирования | 0,1 to 999,9 сек с шагом 100 мс. |
| Совмещение подложек | Модуль совмещения с возможностью перемещения по осям х,у,z (по z ± 10 мм или другой по запросу) и по углу θ (± 5°) |
| Выравнивание | Компенсация ошибки клина |
| Методы экспонирования | Мягкий контакт, жесткий контакт, вакуумный контакт (контактное усилие регулируется), экспонирование с микрозазором (регулируемое 1 мкм) |
| Стол | Антивибрационный стол |
| Опции | ИК опция обратного совмещения (IR BSA) или CCD BSA камеры CCD , Датчик интенсивности УФ излучения, модуль UV-LED излучения (365 нм), модуль засветки для УФ и глубокого УФ |

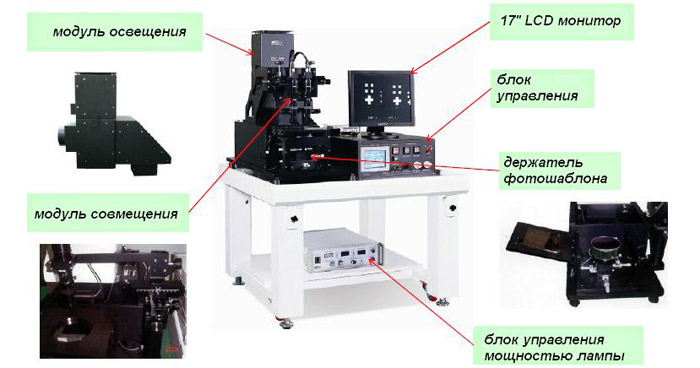

Установка MDA-400M производства MIDAS SYSTEM (Корея) с полностью ручным управлением широко применяется для технологий изготовления MEMS, LED, полупроводников и др. MDA-400M - это идеальный и экономичный вариант для использования в лаборатории для проведения НИОКР, университетах, научных центрах и для малых объемов производства
Точность совмещения 1 мкм.
Обработка пластин до 100 мм.
Максимальный размер фотошаблона 127х127 мм (5х5 дюймов)
Ручное совмещение и автоматическое экспонирование
Установка MDA-400M производства MIDAS SYSTEM (Корея) с полностью ручным управлением широко применяется для технологий изготовления MEMS, LED, полупроводников и др. MDA-400M - это идеальный и экономичный вариант для использования в лаборатории для проведения НИОКР, университетах, научных центрах и для малых объемов производства
Точность совмещения 1 мкм.
Обработка пластин до 100 мм.
Максимальный размер фотошаблона 127х127 мм (5х5 дюймов)
Ручное совмещение и автоматическое экспонирование
Полуавтоматические установки совмещения и экспонирования MDA-80SA / MDA-12SA производства MIDAS SYSTEM (Корея) для серийного производства - прекрасный инструмент для использования в таких применениях как MEMS, оптоэлектроника, FPD панели, ВЧ устройства, flip chip устройства, LED и других технологиях требующих высокой точности совмещения. Установки имеют более высокую точность совмещения и более высокую гибкость.
По запросу опция обратного совмещения с CCD камерой.
Обработка пластин до 200 мм / 300 мм.
Моторизованный столик при совмещении и фокусировке, автоматическое экспонирование.
Полуавтоматические установки совмещения и экспонирования MDA-80SA / MDA-12SA производства MIDAS SYSTEM (Корея) для серийного производства - прекрасный инструмент для использования в таких применениях как MEMS, оптоэлектроника, FPD панели, ВЧ устройства, flip chip устройства, LED и других технологиях требующих высокой точности совмещения. Установки имеют более высокую точность совмещения и более высокую гибкость.
По запросу опция обратного совмещения с CCD камерой.
Обработка пластин до 200 мм / 300 мм.
Моторизованный столик при совмещении и фокусировке, автоматическое экспонирование.
Бюджетная установки MDA-600LJ производства MIDAS SYSTEM (Корея) с ручным управлением применяется для технологий изготовления MEMS, оптоэлектроники и др. MDA-600LJ - это идеальный и экономичный вариант для использования в лаборатории для проведения НИОКР и для малых объемов производства.
Точность совмещения 1 мкм.
Обработка пластин до 150 мм. (до 6 дюймов)
Ручное совмещение и ручное экспонирование.
Бюджетная установки MDA-600LJ производства MIDAS SYSTEM (Корея) с ручным управлением применяется для технологий изготовления MEMS, оптоэлектроники и др. MDA-600LJ - это идеальный и экономичный вариант для использования в лаборатории для проведения НИОКР и для малых объемов производства.
Точность совмещения 1 мкм.
Обработка пластин до 150 мм. (до 6 дюймов)
Ручное совмещение и ручное экспонирование.
