EddyCus® TF map SR

измерение толщины пленки, sheet-resistance фото SURAGUS_EddyCus_TF_map_2525SR_Sheet_Resistance_MapperSURAGUS_EddyCus_TF_map_5050SR_Sheet_Resistance_Mapper_isometricEddyCus_TF_map_5050SR_freeschichtwiderstand_prufgerat_eddycus_tf_map_hybrid-w.jpg__320x240_q85_crop_subsampling-2_upscalesheet-resistance-mapper-eddycus-tf-map-5050sr.jpg__320x240_q85_crop_subsampling-2_upscaleschichtwiderstand-mapping-prufgerat-eddycus-tf-map-5050sr.jpg__320x240_q85_crop_subsampling-2_upscalesheet_resitance_testing_4_inch_graphene_on_quartz_wafer_with_selective_doping.png__320x240_q85_crop_subsampling-2_upscalethin_film_testing_azo_donut_with_shadow_effect.png__320x240_q85_crop_subsampling-2_upscalecoating_metal_film_with_strong_deposition_profile.png__320x240_q85_crop_subsampling-2_upscaleeddy_current_scan_poly-si_solar_wafer_suragus.png__320x240_q85_crop_subsampling-2_upscaleeddy_current_scan_graphite_plate.png__320x240_q85_crop_subsampling-2_upscalesheet_resitance_imaging_line_profile_sputter_process.png__620x400_q85_subsampling-2 (1)sheet_resistance_mapping_analysis_tool_3d_image_300mm.png__620x400_q85_subsampling-2

SURAGUS GmbH (Германия) - немецкая компания, специализирующаяся на предоставлении решений для неразрушающего контроля материалов (Измерение удельного сопротивления материалов и пленок - sheet-resistance-measurements for thin films characterization). Компания использует новые технические возможности и технические достижения в области микроэлектроники, технологии производства и миниатюризации, а также компьютерные технологии для разработки решений в электроиндуктивной дефектоскопии для нужд заказчиков.

Общие применения разнообразны и включают в себя архитектурные стекла, датчики сенсорных панелей, дисплеи, приложения OLED, PV, смарт-стекло, прозрачные антистатические пленки или фольги, нагревательные приборы и многое другое. Типичными тестируемыми (измеряемыми) материалами являются металлические слои (например, Ag, Cu, Al), TCO (например, ZnO, ITO, FTO), углеродные нанотрубки (CNT), металлические нанопровода, графен, легированные кремниевые пластины и многие другие. Серия EddyCus TF включает стандартные и индивидуальные решения для лабораторных (lab) и линейных приложений (inline), а также для картографирования с высоким разрешением (map) и переносных решений (partable).

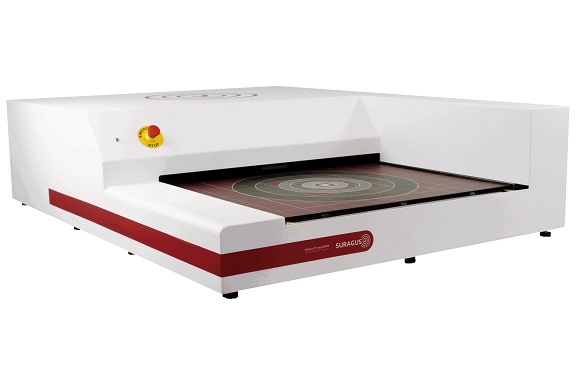

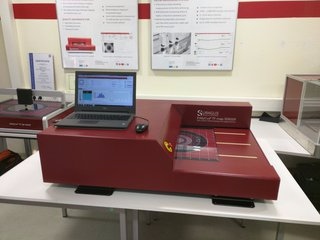

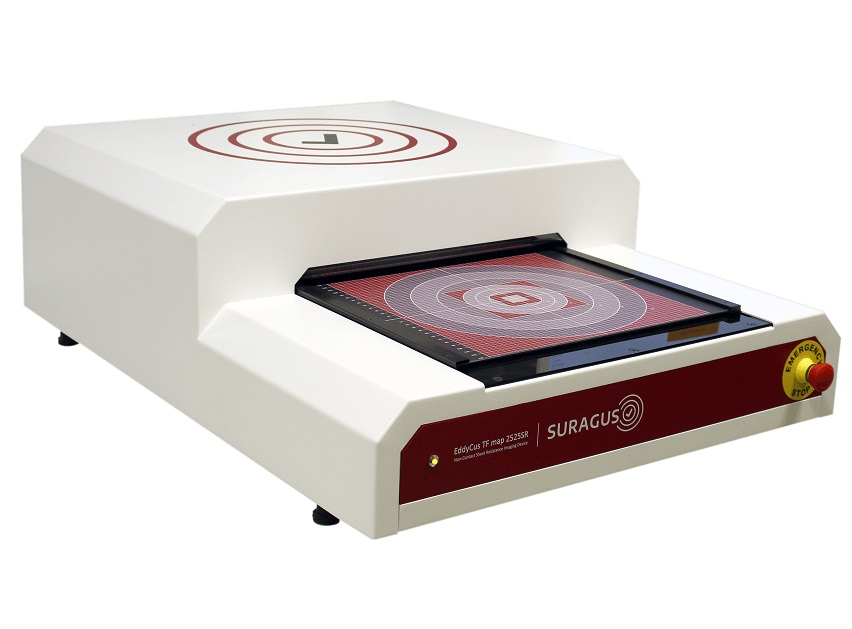

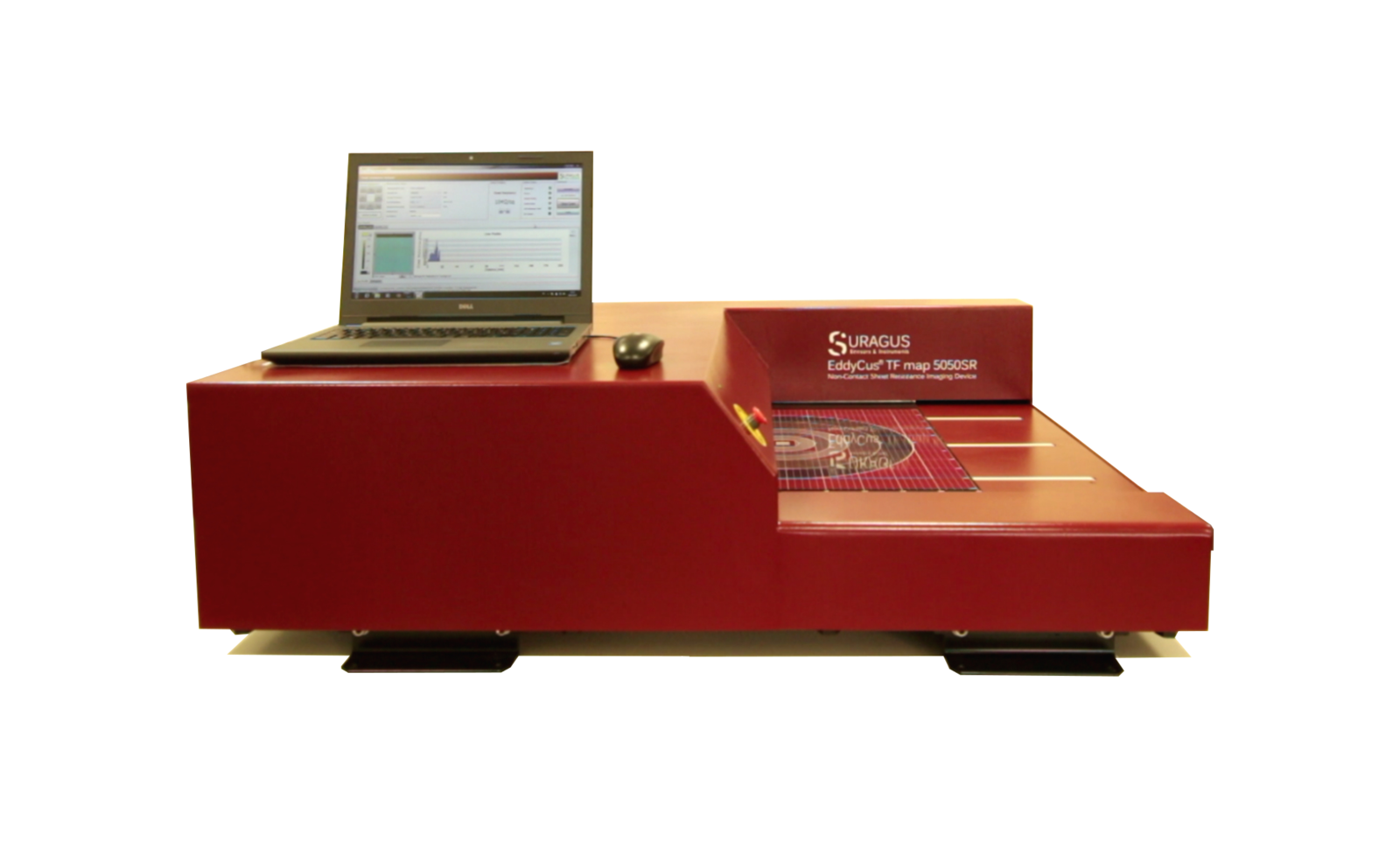

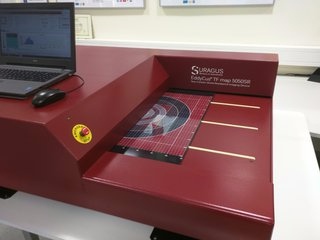

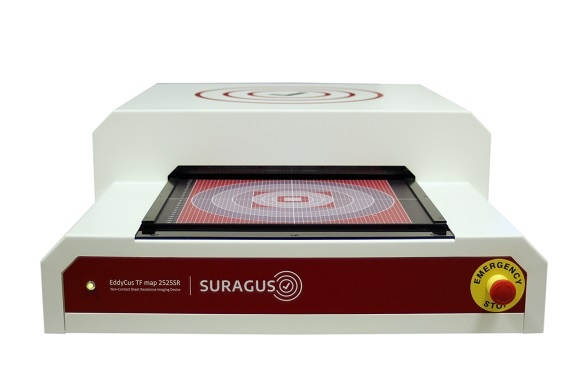

EddyCus® TF map SR производства SURAGUS GmbH (Германия)  -  прибор для измерения толщины и поверхностного сопротивления пленок. Измерение по всей поверхности образца (катрирование).

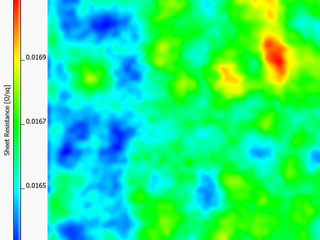

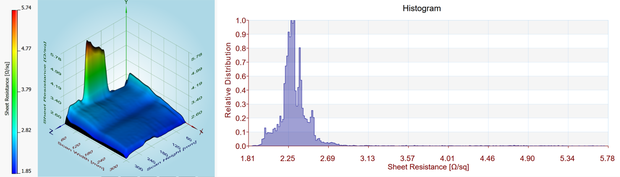

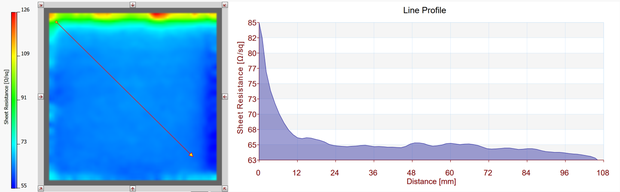

Карта EddyCus® TF map SR предназначена для быстрого отображения поверхностного сопротивения и толщины пленок, оценки гомогенности слоев и обнаружения локальных эффектов и дефектов. Системы доступны в виде напольных стендов или настольных устройств с удобным программным обеспечением.

Применение:
Архитектурное стекло (LowE)
Дисплеи, сенсорные экраны
OLED и LED применения
Смарт-стекла
Графеновые слои
Фотовольтаика
Полупроводниковые пластины
Слои метализации
Слои для борьбы с обледенением
Электроды батарей
Упаковочная пленка или фольга
Проводящая бумага и проводящий текстиль

Измеряемые параметры:
Поверхностное сопротивление R_sq [Ом/квадрат]
Толщина металлических слоев [мкм, нм]
Определение дефектов и анализ слоев
Измерение латерального распределение толщины металлического слоя
Контроль качества, входной и выходной контроль

Особенности

  • Метод измерения - бесконтактный, в режиме реального времени
  • Измерение по всей поверхности подложки (меппинг)
  • Диапазон измерения поверхностного сопротивления: от 0,001 до 3000 Ом / кв. (другой диапазон по запросу).
  • Размер подложек: до 250 х 250 мм или до 500 х 500 мм
  • Диапазон  измерения толщины: 2 нм - 2 мм (в соответствии с удельным сопротивлением пленки)
  • Толщина подложек (gap size): 1/5/15/25/35 мм (другой по запросу)

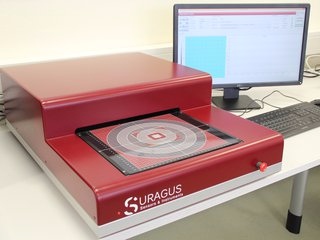

  • Опционально: Одновременное измерение оптической прозрачности по поверхности (TF map Hybrid)
  • Опционально: Измерение анизотропии удельного поверхностного сопротивления
  • Интерфейс на базе Windows
Брошюра TF map 2525SR в PDFБрошюра TF lab 5050SR в PDF

Видеопрезентация TF map 2525SR

Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара
