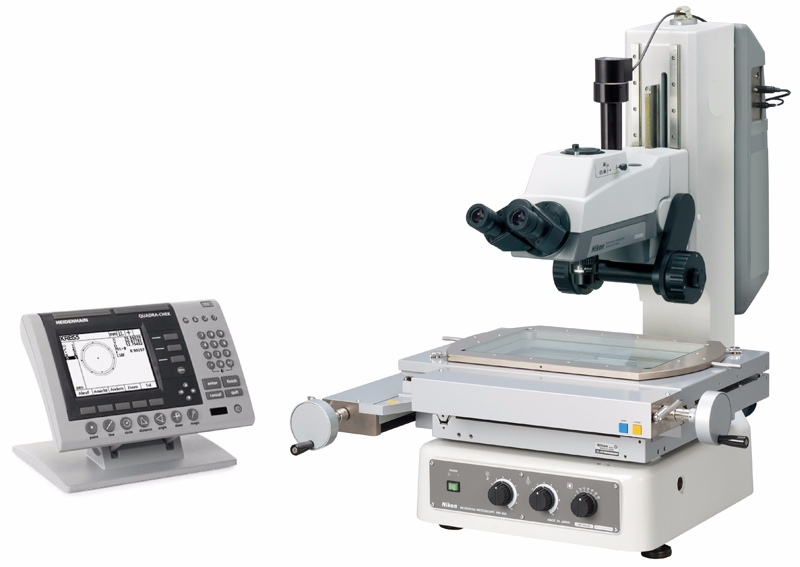

Измерительный микроскоп Nikon MM-800

Измерительный микроскоп Nikon MM-800

MM-400/800 – это новая серия микроскопов, разработанная для промышленных измерений и анализа изображений. Они интегрируют важнейшие функции и дают полный цифровой контроль за максимальной точностью измерений для самых сложных промышленных задач. Системы поддерживают множество новых и расширенных функций, включая соединение через электронный сетевой концентратор от Nikon, которое обеспечивает полную интеграцию периферийных устройств микроскопа посредством нового метрологического программного обеспечения Nikon EMAX2.

Новый измерительный микроскоп Nikon может оснащаться системой лазерной автофокусировки и механизмом помощи при фокусировке для более точной фокусировки и прецизионных измерений по оси Z.

Цифровая камера и метрологическое программное обеспечение E-Max позволяют производить быстрые измерения с точным автоматическим обнаружением границ.

Большой выбор осветителей обеспечивает возможность решения широкого ряда задач.

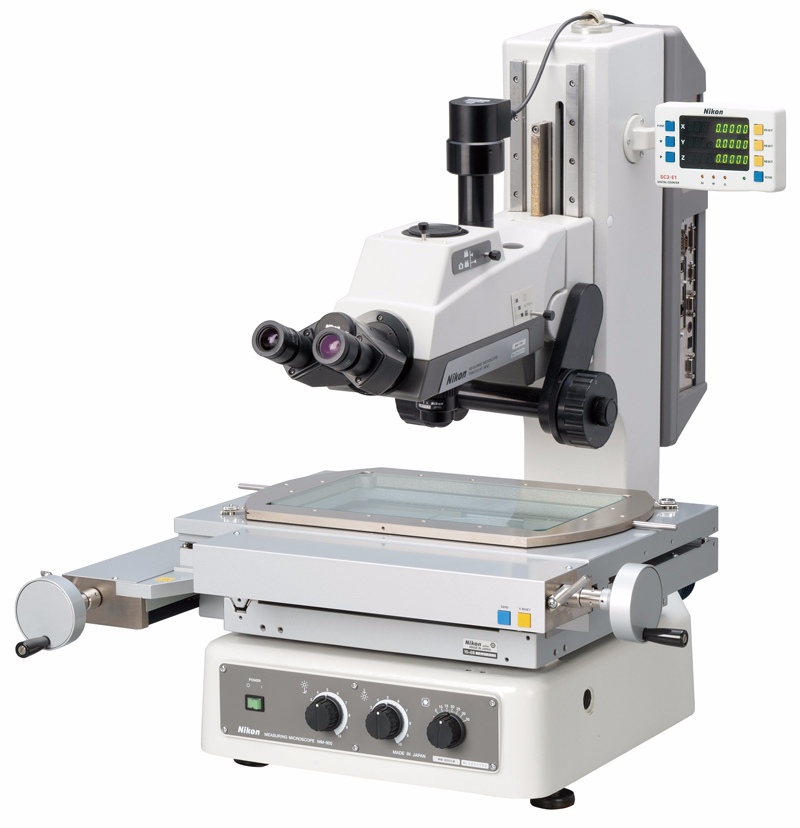

Моторизованный механизм перемещения (модели LM) с управлением от специального контроллера позволяет осуществлять точное позиционирование по оси Z.

Повышенная прочность станины предоставляет возможность устанавливать предметные столики большего размера и производить измерение более крупных образцов.

Значительно упрощена эксплуатация благодаря эргономичному дизайну и применению различных моторизованных органов управления.

Интегрированный в станину контроллер, блок обработки данных DP-E1 Data Processor, счётчик SC и метрологическое программное обеспечение E-Max обеспечивают эффективность обработки и хранения данных.

Применение:
Анализ поверхности, Телекоммуникации и электроника, Антенны, МЭМС , Оптоэлектроника, Медицинские приборы, Микроэлектроника, Неавтоматизированные исследования, Анализ дефектов и причин разрушения, Производство изделий из пластмассы, Оптические телескопические системы, Мобильные телефоны, бритвы и часы

Особенности

• Столики  - от 8х6 дюйма до 12х8 дюйма
• Лазерная автофокусировка через объектив (универсальная) - Это первая серия измерительных микроскопов, которые по желанию покупателя могут оснащаться системой лазерной автофокусировки через объектив. Предлагаемая система лазерной автофокусировки обеспечивает скорость фокусирования 0,5 с, при этом воспроизводимость составляет 0,5 мкм (диаметр лазерного пучка 0,75 мкм при использовании объектива 20х).
• Помощь при фокусировке (FA) -Новый механизм помощи при фокусировке (FA) с делительной призмой обеспечивает высокую чёткость штрихов, при совмещении которых получается сфокусированное изображение. Таким образом, достигается высокий уровень точности при измерении по оси Z и минимизируется вероятность ошибки из-за разной глубины резкости объективов.
•

  Перемещение по оси Z при помощи моторизованного привода (модели LM) - Серия комплектуется моторизованным механизмом перемещения по оси Z, обеспечивающим скорость 10 мм/с. Управление осуществляется посредством специализированного контроллера.

• Усовершенствованные осветители для широкого круга задач - в стандартную комплектацию для светлопольной микроскопии входит белый светодиодный осветитель высокой яркости. Осветитель исключает необходимость замены ламп и имеет постоянную цветовую температуру, что способствует повышению точности и эффективности измерений. Универсальные модели (кроме FA) поставляются с новым галогенным осветителем (12 В, 50 Вт). Была увеличена яркость галогенного осветителя, что особенно заметно на больших увеличениях.

• Управление освещением - в стандартную комплектацию входит система управления освещением, которая позволяет управлять освещением посредством ПК, не прибегая к помощи регулятора на корпусе микроскопа. Таким образом, измерения можно производить при одинаковых параметрах освещения, что гарантирует точное определение границ и высокую воспроизводимость измерений.
•

  8-сегментный светодиодный кольцевой осветитель CYN-E1 - осветитель CYN-E1 позволяет освещать образец с восьми разных направлений. Интенсивность свечения каждого сегмента можно контролировать отдельно.

• Улучшенный интерфейс блока обработки данных и программного обеспечения - был значительно улучшен интерфейс блока обработки данных и программного обеспечения ПК: добавлены вспомогательные функции на всех этапах процесса измерения – от съемки изображений до анализа и хранения данных.

•

  Процессор (блок обработки данных) - процессор DP-E1 компактен и прост в использовании. Для быстрого измерения и обработки данных вы можете расположить устройство цифровой индикации рядом с окуляром, в то время как клавишная панель управления удобно расположена «под рукой». Цельнокроеный интерфейс процессора DP-E1 и платформы вашего компьютера обеспечивает легкость выполнения расчетов и управления результатами измерений.

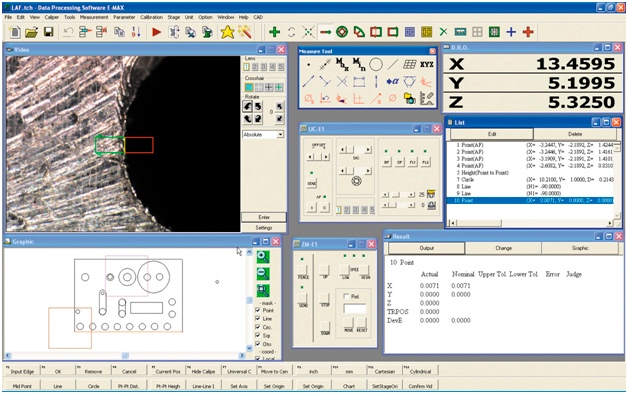

• Программное обеспечение для обработки данных E-MAX - характеристики измерений цифровых изображений программного обеспечения E-MAX были усовершенствованы. В сочетании с цифровой камерой Nikon и измерительным микроскопом система позволяет добиваться точности измерений, которая ранее была невозможна.

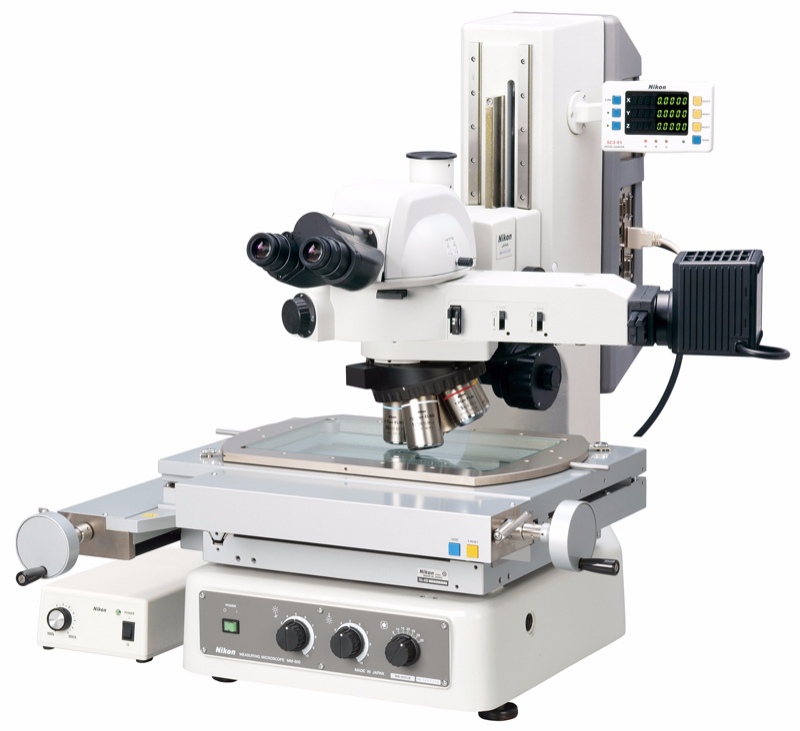

• Универсальные модели - универсальные модели представляют собой комбинацию станины измерительного микроскопа и компонентов металлографического микроскопа Nikon для получения изображений с высоким разрешением и особо точных измерений. В данных моделях может использоваться вся линейка объективов LU компании Nikon и могут быть реализованы различные методы исследования, такие как: метод светлого поля, метод тёмного поля, дифференциально-интерференционный контраст (DIC), поляризация и эпифлуоресценция. На одном револьвере могут устанавливаться до шести объективов. Кроме того, такие важные функции управления микроскопом, как перемещение по оси Z, фокусировка и переключение на другой тип освещения, были автоматизированы или моторизованы для удобства эксплуатации.

• Централизованное управление разными режимами наблюдения и моторизованными перемещениями – Управление моторизованным эпископическим осветителем и различными источниками света, универсальным моторизованным револьвером и апертурной диафрагмой, переключением в режим DIC, а также другими важными операциями может осуществляться при помощи одного органа управления – контроллера освещения и автофокусировки.

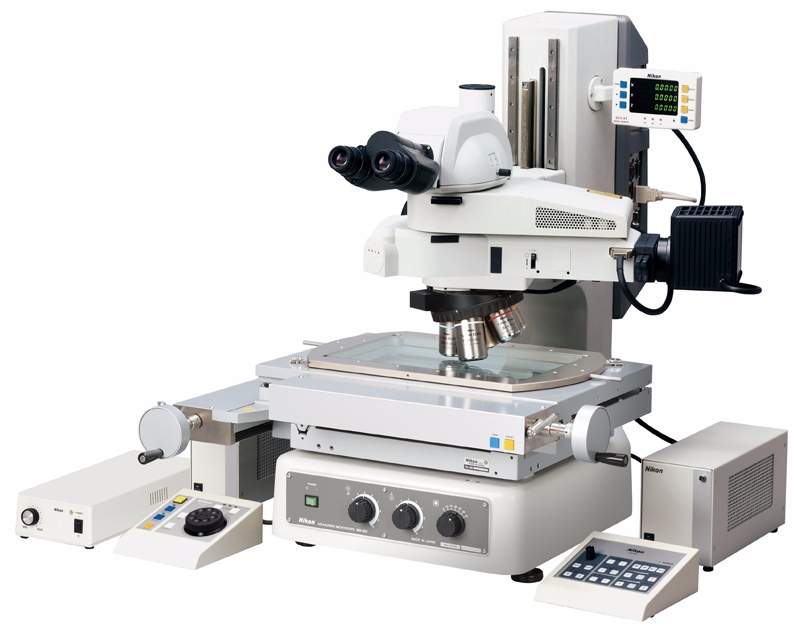

• Лазерная автофокусировка через объектив (Автофокус) - Модели микроскопов MM-400 LMU оснащены системой лазерной автофокусировки через объектив, поэтому они обеспечивают быструю фокусировку с повторяемостью, достигающей 0,5 мкм (при использовании объектива 20х).

•

  Универсальный моторизованный револьвер - универсальный револьвер LV-NU5A упрощает процесс смены объективов. Предусмотрена возможность программируемого изменения увеличения посредством контроллера освещениея и автофокусировки.

• Широкий выбор осветителей - в дополнение к осветителям с ручным управлением предлагается новая серия моторизованных универсальных осветителей. Для светлопольной микроскопии предлагается осветитель на основе белых светодиодов. Можно выбрать либо галогенный (12 В, 50 Вт), либо светодиодный осветитель в зависимости от задач и наблюдаемого объекта.

• Моторизованный привод перемещения по оси Z - модели MM-400LM включают в себя моторизованный модуль фокусировки, обеспечивающий перемещение по оси Z с управлением от специализированного контроллера.
