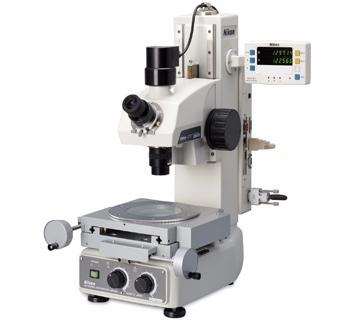

Измерительный микроскоп Nikon MM-200
Компактный, лёгкий, точный и простой в эксплуатации измерительный микроскоп для определения размеров и назначения допусков. Измерительный микроскоп Nikon MM-200 разработан специально для инженеров и контролёров ОТК.
Измерительные микроскопы Nikon имеют встроенные отсчетные устройства для обеспечения точности перемещения образца. Специальный кольцевой осветитель позволяет подсветить различные области образца для детального изучения. Измерение по двум осям.
Применение:
Анализ поверхности, Телекоммуникации и электроника, Антенны, Исследование поверхностей, Оптоэлектроника, Медицинские приборы, Микроэлектроника, Неавтоматизированные исследования, Металлургическая промышленность, Производство изделий из пластмассы, Оптические телескопические системы, Мобильные телефоны, бритвы и часы.
Компактный, малогабаритный корпус массой 40 кг - модель MM-200 имеет компактную конструкцию. Габариты микроскопа в основании не превышают размеров листа бумаги формата А3: 420 x 297 мм (станина с монокулярным тубусом).

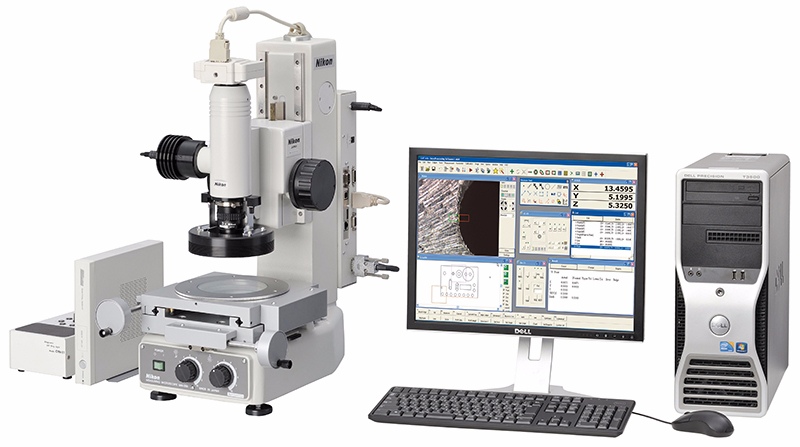

Монокулярный тубус / Цифровая камера С-Mount - для тех, кто предпочитает непосредственно контролировать процесс через окуляр, доступна модель с монокулярным тубусом. Другая модель, оснащённая цифровой камерой с разъемом С-Mount, позволяет производить измерения, при помощи вывода изображения на монитор ПК
Внешний интерфейс микроскопа ММ-200 для регистрации и обработки данных – ММ-200 снабжён внешним интерфейсом управления, который позволяет контролировать координаты X и Y предметного столика и управлять осветителями, а также оснащён портами для подключения к внешним устройствам, таким как ПК, устройства регистрации и отображения данных и т. п. Устройство регистрации и отображения данных DP-E1 используется при выполнении сложных измерений геометрических размеров. Система E-MAX DS-V использует современную технологию детектирования границ. Также поддерживаются цифровые устройства регистрации, такие как HEIDENHAIN ND 1200 QUADRA-CHECK.
Осветитель на белых светодиодах - Во встроенных эпископическом и диаскопическом осветителях используются белые светодиоды с большим сроком службы. Поставляемый опционально светодиодный кольцевой осветитель обеспечивает более четкое отображение границ образца за счёт освещения под углом.
| Оптическая головка | MM-200 с монокулярным тубусом ММ-200 с цифровой камерой с разъемом C-Mount для MM-200 |
| Величина хода по осям XYZ | 50мм х 50мм х 110мм |
| Точность перемещения столика | 2,5 + L/50 мкм, 3 + L/50 мкм (L = длина в мм) |
| Точность индикации | 0,01/0,1(по умолчанию)/1/10 мкм |
| Максимальная масса образца | 2 кг для обеспечения гарантированной точности / 5 кг – допустимая масса |
| Точность увеличения | 0,1% |
| Объективы (Рабочее расстояние) |
Базовый: 3x (75,5 мм). Опционально: 1x (79 мм), 5х (64 мм), 10х (48 мм) |
| Осветители | Стандартный: диаскопический/эпископический (белые светодиоды). Опционально: 8-сегментный кольцевой осветитель (белые светодиоды) |
| Габариты и масса | 316 x 455 x 533 (Ш x Г x В), 40 кг |
| Энергопотребление | 100 - 240 В (макс. 1,8 A) |
MM-400/800 – это новая серия микроскопов, разработанная для промышленных измерений и анализа изображений. Они интегрируют важнейшие функции и дают полный цифровой контроль за максимальной точностью измерений для самых сложных промышленных задач. Системы поддерживают множество новых и расширенных функций, включая соединение через электронный сетевой концентратор от Nikon, которое обеспечивает полную интеграцию периферийных устройств микроскопа посредством нового метрологического программного обеспечения Nikon EMAX2.
Измерение по двум или трем осям.
Столики от 2х2 дюйма до 4х6 дюймов.
MM-400/800 – это новая серия микроскопов, разработанная для промышленных измерений и анализа изображений. Они интегрируют важнейшие функции и дают полный цифровой контроль за максимальной точностью измерений для самых сложных промышленных задач. Системы поддерживают множество новых и расширенных функций, включая соединение через электронный сетевой концентратор от Nikon, которое обеспечивает полную интеграцию периферийных устройств микроскопа посредством нового метрологического программного обеспечения Nikon EMAX2.
Измерение по двум или трем осям.
Столики от 2х2 дюйма до 4х6 дюймов.
MM-400/800 – это новая серия микроскопов, разработанная для промышленных измерений и анализа изображений. Они интегрируют важнейшие функции и дают полный цифровой контроль за максимальной точностью измерений для самых сложных промышленных задач. Системы поддерживают множество новых и расширенных функций, включая соединение через электронный сетевой концентратор от Nikon, которое обеспечивает полную интеграцию периферийных устройств микроскопа посредством нового метрологического программного обеспечения Nikon EMAX2.
Измерение по двум или трем осям.
Столики от 8х6 дюйма до 12х8 дюймов.
MM-400/800 – это новая серия микроскопов, разработанная для промышленных измерений и анализа изображений. Они интегрируют важнейшие функции и дают полный цифровой контроль за максимальной точностью измерений для самых сложных промышленных задач. Системы поддерживают множество новых и расширенных функций, включая соединение через электронный сетевой концентратор от Nikon, которое обеспечивает полную интеграцию периферийных устройств микроскопа посредством нового метрологического программного обеспечения Nikon EMAX2.
Измерение по двум или трем осям.
Столики от 8х6 дюйма до 12х8 дюймов.
