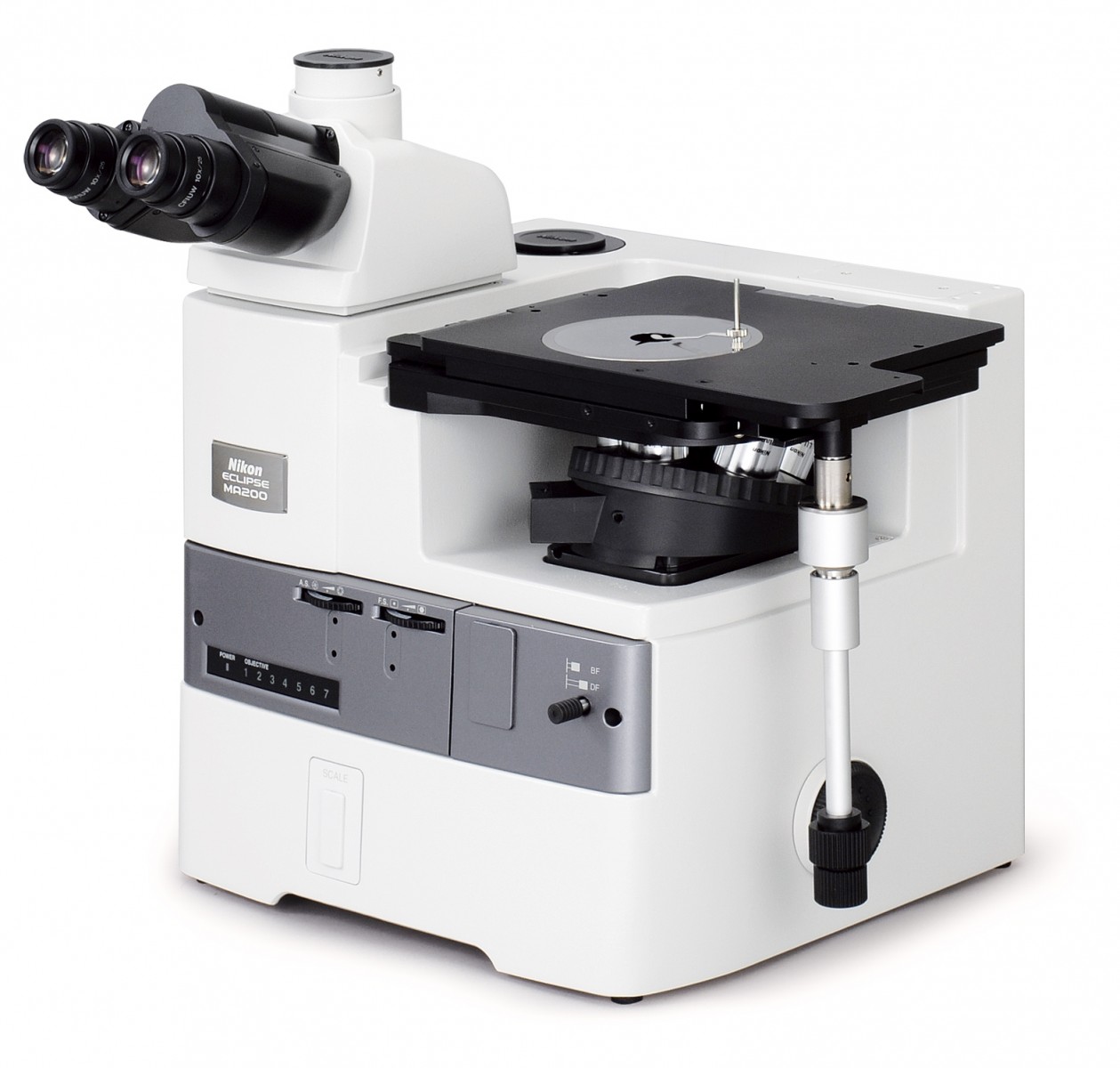

Инвертированный металлографический микроскоп Nikon ECLIPSE MA200

Инвертированный металлографический микроскоп Nikon ECLIPSE MA200

Eclipse MA200 - это инвертированный микроскоп с инновационной конструкцией, оптимизированной с учетом требований эргономики и цифрового документирования. В модели МА200 используется интегрированная система искусственного интеллекта для автоматического комбинирования полученных изображений с данными о настройках наблюдения, что обеспечивает еще более всестороннее документирование. Кроме того, новый кубический дизайн штатива обеспечивает легкий доступ к образцу на столике и револьверу объективов, а также благодаря этому дизайну микроскоп теперь занимает в 3 раза меньше места чем традиционные модели.

Возможные методы исследования:
Светлое поле
Темное поле
Простая поляризация
ДИК
Эпифлюоресценция

Применение:
Антенны, Телекоммуникации и электроника, Анализ включений шаровидного и пластинчатого графита в чугуне, Металлургия, Определение размера зерна, Исследование поверхностей, Металлургическая промышленность, Оптические телескопические системы, Мобильные телефоны, бритвы и часы

Особенности

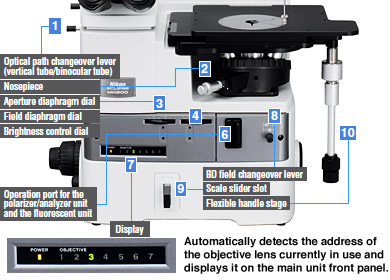

• Простое и удобное управление с передней панели:

  Элементы управления - Все элементы управления прибором вынесены на переднюю панель. Такое размещение облегчает работу оператора.

  Быстрая проверка состояния - На передней панели микроскопа отображается информация о положении рабочего объектива и образца.

  Автопереключение апертуры при смене режима светлое/темное поле - При переходе из режима светлого в режим темного поля, полевая и апертурная диафрагма открываются в автоматическом режиме. При возврате в режим светлого поля, восстанавливаются предыдущие настройки диафрагм.

  Механизм защиты от засветки - Автоматически предотвращает засвечивание отраженным светом при переключении объективов.

  Автоматически определяет позицию используемого в данный момент объектива, информация выводится на переднюю панель прибора

  Комбинирование разных операций - Механизм взаимоблокировки анализатора/поляризатора подсоединение/отсоединение анализатора и поляризатора взаимозависимы.

• Компактная конструкция:

  Компактная конструкция глубиной 315 мм - Микроскоп смонтирован в виде бокса, при этом значительно уменьшена не только глубина, но и ширина прибора: площадь, занимаемая прибором меньше по сравнению с обычными моделями!

  Стабильность/длительность эксплуатации - Снижена вибрация при наблюдениях на больших увеличениях. Повышена жесткость конструкции.

  Компактный дизайн - Используются встроенные турели светофильтров, что предотвращает попадание на них пыли, это позволяет добиваться равномерного освещения. Встроенный источник питания также экономит место.

  Сшивка изображений - Предусмотрена возможность комбинирования граничащих изображений для создания широкопольных изображений. Кроме того, благодаря улучшенной равномерности освещения, теперь можно получать еще более яркие изображения.

• Система CFI60. Изображения с использованием оптики CFI60 - Оптическая система CFI60 LU обеспечивает высокую числовую апертуру и увеличенное рабочее расстояние. Система позволяет получать яркие изображения высокого разрешения повышенной контрастности. Встроенный фотопорт делает МА100 системой для цифрового фотодокументирования. Встроенный револьвер на 5 объективов позволяет работать с различными увеличениями.

• Равномерное освещение - Более равномерное освещение обеспечивает получение четких изображений особенно при цифровом документировании.

• Широкое поле зрения - Модель MA200 обеспечивает сверхширокое поле зрения с диаметром окуляра 25 мм. В сочетании с новым объективом 1х наблюдение образца с диаметром 25 мм может осуществляться в одном поле зрения.

• Анализ изображений:


  Блок управления камерой от Nikon и программное обеспечение NIS-Elements позволяют пользователю выполнять любые операции, от получения изображения до проведения измерений, анализа и управления полученными изображениями.

  Дисплей состояния
  Показывает такую информацию, как увеличение объектива и параметры освещения. Калибровочные данные автоматически изменяются при смене увеличения объектива. Благодаря этому в программном обеспечении NIS-Elements легко использовать измерительные функции и другие дополнительные программные модули, такие как модуль для определения величины зерна и анализа состава чугуна.

  Количественная настройка освещения, особенно важная при получении оптимальных настроек для наблюдения, захвата изображений и особенно создания больших комбинированных изображений, может осуществляться с помощью ПК.

  Получение комбинированных изображений
  Соседние изображения могут быть объединены для создания изображения с широким полем. Теперь, благодаря улучшенной равномерности освещения, стало возможно получать еще более четкие изображения.

  Измерение величины зерна
  Производит измерение величины зерна и показывает результаты на основе стандартов JIS и ASTM.

  Измерение шаровидности графита
  Проводит измерение шаровидности графита в измельченном чугуне и показывает результаты на основе стандартов JIS и ASTM.

• NIS-Elements - Программное обеспечение для анализа изображений

• Управление моторизированными узлами микроскопа

• получения изображений

• анализ изображений и обработка

• Сшивка изображений (большое изображение) - сшивает несколько изображений для увеличения поля зрения. Полученные ранее изображения также могут быть сшиты вместе.

• Анализ зернистости - определяет и измеряет зерна в одно- и двухфазных образцах в соответствии со стандартами J IS G0551или ASTM Е112-96/E1382-97. Результаты измерений включают: Размер зерен G, Размер зерен по участкам и/или отрезкам, Количество зерен, Индекс анизотропности,  Другие базовые статистич. данные о зернистости. Методы измерения с настройками, изменяемыми пользователем: Планиметрия, Линейные, Циркулярные, Абрамс

• Анализ чугуна – Определяет, измеряет и классифицирует содержание графита и феррита в образцах, скорректированных по содержанию графита в соответствии со стандартом JIS G5502 или ASTM A247-06.

  • Основные сферы применения

  • Классификация графитовых включений по размеру и форме

  • Включения шаровидного графита

  • Фракции графита, феррита, шаров. графита, перлита

  • Другие базовые стат. данные о чугуне

  • Настраиваемые функции включают маски изображений, ограничения по размеру, классификацию включений.

Брошюра Nikon ECLIPSE MA100 в PDF
