Установка плазменной очистки ATTO (low cost system)

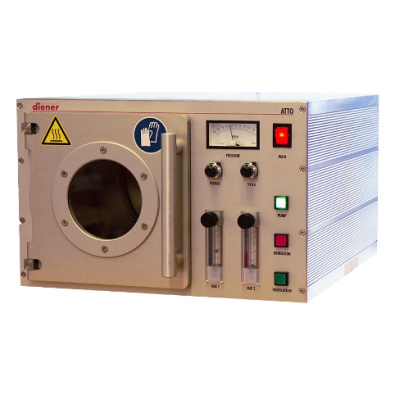

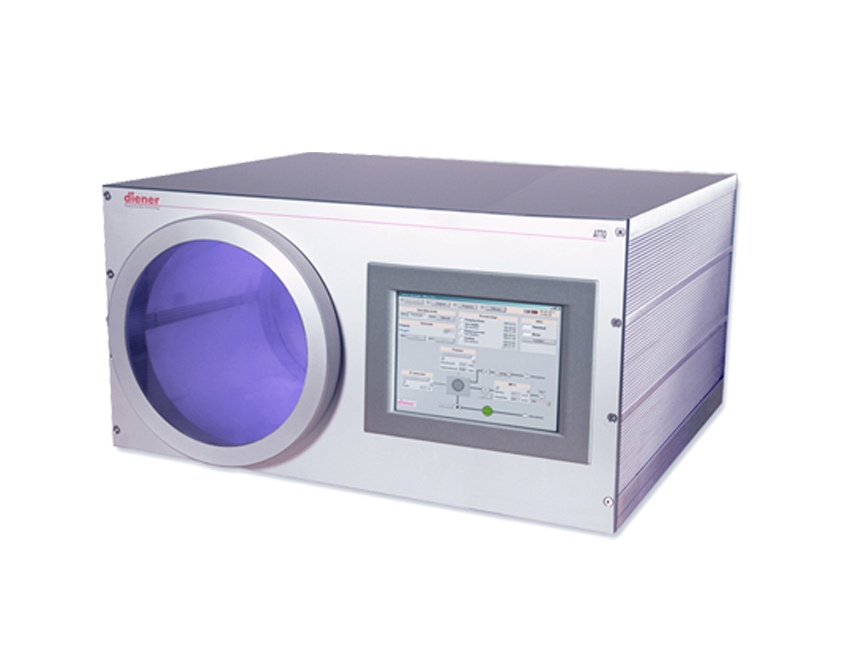

Установка плазменной очистки низкого давления модели ATTO Atto_PLCatto_ext-pc

Установка плазменной очистки низкого давления модели ATTO производства Diener electronic (Германия).

Применение: очистка, активация, травление (мелкосерийные процессы)

Примеры применения по отраслям...

  • мелкосерийное производство
  • аналитика (SEM, TEM)
  • медицина
  • стерилизация
  • исследования
  • археология
  • обработка текстиля
  • полупроводники
  • обработка пластиков

Особенности

  • Камера: цилиндрическая, 10,5 литра

  • Вакуумный насос: 3 или 5 м3/час

  • Датчик давления Pirani (опция)
  • Ганератор 40 кГц, до 100 Вт или 13,56 МГц, до 200 Вт.

  • Управление: ручное или автоматическое (PLC или PC)

  • Газовые линии - до 2 шт. (игольчатые глапана или MFC)

Скачать брошюру ATTO в PDF

Характеристики

Тип установки плазма низкого давления
Вакуумная камера цилиндрическая, около 10,5 литров:
Ø 211 mm, глубина 300 мм
Материал камеры Боросиликатное стекло или кварцевое стекло
Подвод газа до 2-х газовых линий с игольчатым клапанов или MFC
Генератор плазмы 40 кГц, 200 Вт
13,56 МГц, 200 Вт (автоматическое согласование)
Контроль Ручной
PCCE-Control (Microsoft Windows CE) - PLC
PC-Control (Microsoft Windows XPe) - PC
Производительность вакуумного насоса
сухой насос, 3 до 5 м3/ час
Подключение 220 В, 50 Гц

Видеопрезентация установки ATTO


Видеопрезентация фирмы Diener



Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара
