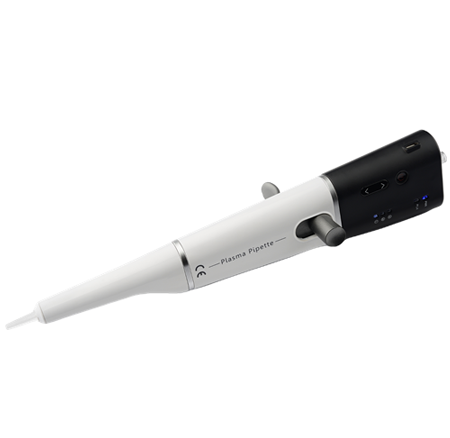

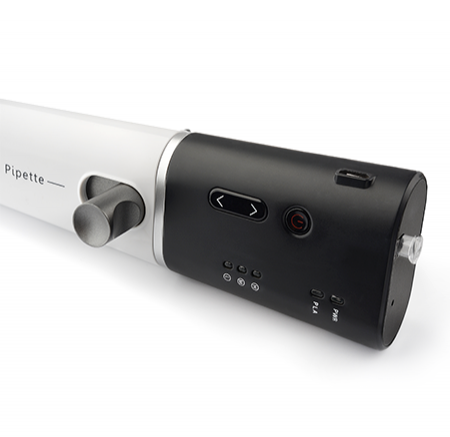

Установка плазменной очистки при атмосферном давлении Plasma Pipette производства Femto Science (Корея).
Ручная установка „Plasma Pipette“ рассчитана на локальную предварительную обработку (очистку, активацию) различных поверхностей:
полимерных
металлических
керамических
стеклянных
из комбинированных материалов

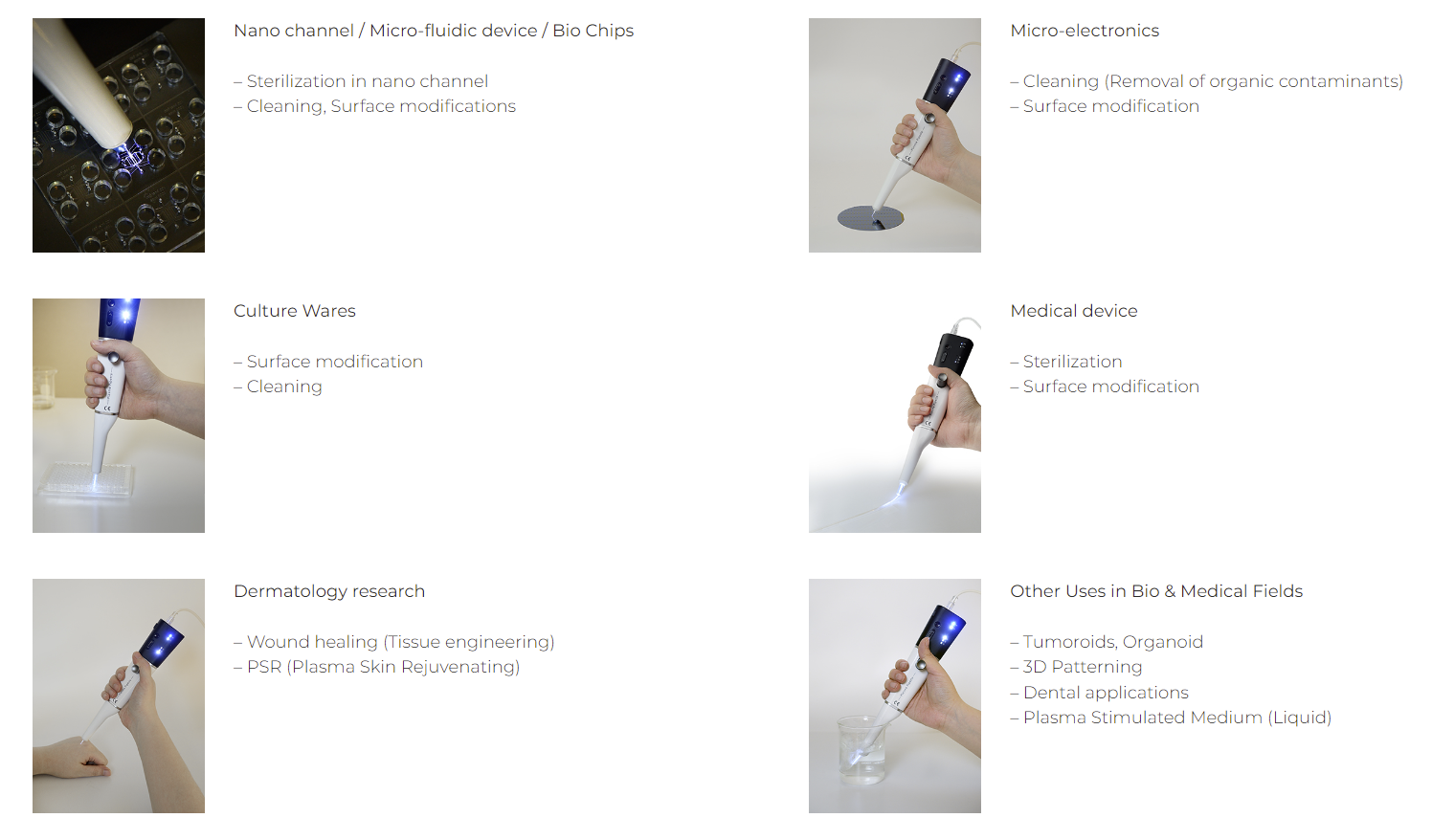

Применение:
MEMS, Биочипы, Микрофлюидика
Мелкосерийное производство
Медицинская техника
Стерилизация
Научно-исследовательские работы
Археология
Текстильная промышленность
Полупроводниковая техника
Техника обработки пластмасс
„Plasma Pipette“ является агрегатом предварительной обработки для следующих процессов:
-Склеивания
-Микросварки
-Печати
-Каширования
-Пайки
-Сварки
- на поверхностях из пластмасс, стекла, керамики и комбинированных материалов.
Активная газовая струя, выходящая из сопла плазменной горелки, свободна от потенциала высокого напряжения. Это позволяет применять установку в электронной промышленности, например:
-для очистки контактных площадок при микросварке проволочных соединений
-для очистки и активации контактов ЖК-мониторов перед термосваркой
-для активации поверхностей чипов перед печатью
Простота использования
Широкий круг применений
| Тип установки | плазма атмосферного давления |
| Размеры и вес |
52(W) x 76(D) x 270(H) мм, 375 грамм. |
| Газ |
Аргон (0,5-1,5 Бар), трубка 4мм |
| Охлаждение | не требуется |
| Управление | Ручное |

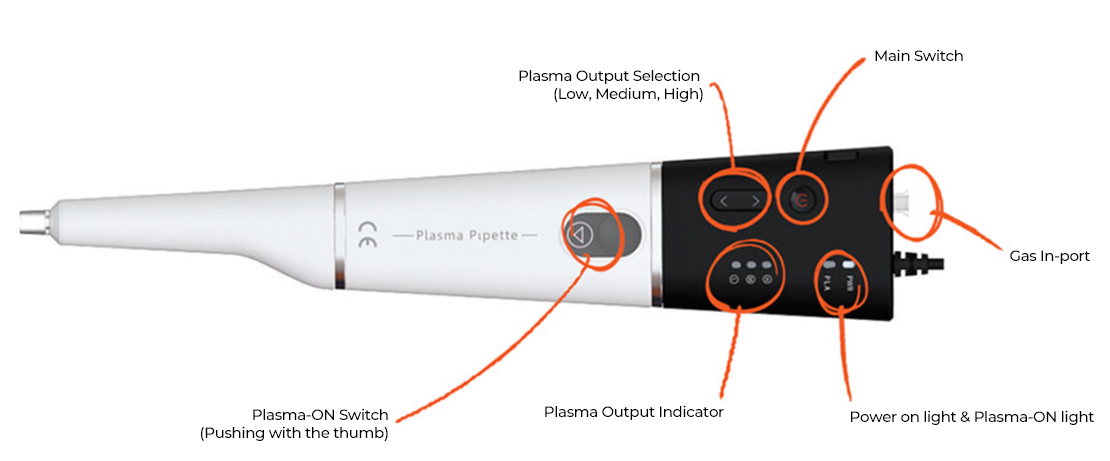

| Контроль | Ручной, кнопки |
| Подключение | 220 В, 50 Гц , 1,2А |
Установка плазменной очистки низкого давления модели CUTE производства FEMTO SCIENCE (Ю. Корея).
Применение: Исследовательские работы, очистка, активация, травление (мелкосерийные процессы)
Process Mode: PE
Камера: прямоугольная (алюминий), ШхГхВ: 140 x 200 x 110 (мм)
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор: 20-100 кГц (шаг 10 кГц), мощность до 100 Вт.
Управление: ручное или автоматическое (PLC)
Газовые линии - до 3 шт (MFC)
Установка плазменной очистки низкого давления модели CUTE производства FEMTO SCIENCE (Ю. Корея).
Применение: Исследовательские работы, очистка, активация, травление (мелкосерийные процессы)
Process Mode: PE
Камера: прямоугольная (алюминий), ШхГхВ: 140 x 200 x 110 (мм)
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор: 20-100 кГц (шаг 10 кГц), мощность до 100 Вт.
Управление: ручное или автоматическое (PLC)
Газовые линии - до 3 шт (MFC)
Напольные установки плазменной очистки низкого давления модели COWIN производства FEMTO SCIENCE (Ю. Корея) с индивидуальной компановкой и различными размерми камеры.
Применение: Исследовательские работы и промышленное производство, очистка, активация, травление (мелкосерийные и круаносерийные процессы)
Process Mode: PE (Plasma Etching) / RIE (Reactive Ion Etching) / dual RIE/PE Mode with dual electrode
Камера: прямоугольная (алюминий), ШхГхВ: 330 x 350 x 340 (мм) или БОЛЕЕ по запросу заказчика
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор: 20-100 кГц (шаг 10 кГц), мощность до 1000 Вт. или 13,56 МГц, 300 Вт. или 600Вт.
Управление: ручное или автоматическое (PLC)
Газовые линии - до 4 шт (MFC)
Напольные установки плазменной очистки низкого давления модели COWIN производства FEMTO SCIENCE (Ю. Корея) с индивидуальной компановкой и различными размерми камеры.
Применение: Исследовательские работы и промышленное производство, очистка, активация, травление (мелкосерийные и круаносерийные процессы)
Process Mode: PE (Plasma Etching) / RIE (Reactive Ion Etching) / dual RIE/PE Mode with dual electrode
Камера: прямоугольная (алюминий), ШхГхВ: 330 x 350 x 340 (мм) или БОЛЕЕ по запросу заказчика
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор: 20-100 кГц (шаг 10 кГц), мощность до 1000 Вт. или 13,56 МГц, 300 Вт. или 600Вт.
Управление: ручное или автоматическое (PLC)
Газовые линии - до 4 шт (MFC)
Установка плазменной очистки низкого давления модели COGRADE производства FEMTO SCIENCE (Ю. Корея).
Применение: Исследовательские работы, очистка, активация, травление (мелкосерийные процессы)
Process Mode: PE
Камера: прямоугольная (алюминий), ШхГхВ: 250 x 300 x 200 (мм)
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор:
Управление: ручное или автоматическое (PLC)
Газовые линии - до 4 шт (MFC)
Установка плазменной очистки низкого давления модели COGRADE производства FEMTO SCIENCE (Ю. Корея).
Применение: Исследовательские работы, очистка, активация, травление (мелкосерийные процессы)
Process Mode: PE
Камера: прямоугольная (алюминий), ШхГхВ: 250 x 300 x 200 (мм)
Вакуумный насос, ~ 5 x 10-4 Torr
Ганератор:
Управление: ручное или автоматическое (PLC)
Газовые линии - до 4 шт (MFC)
