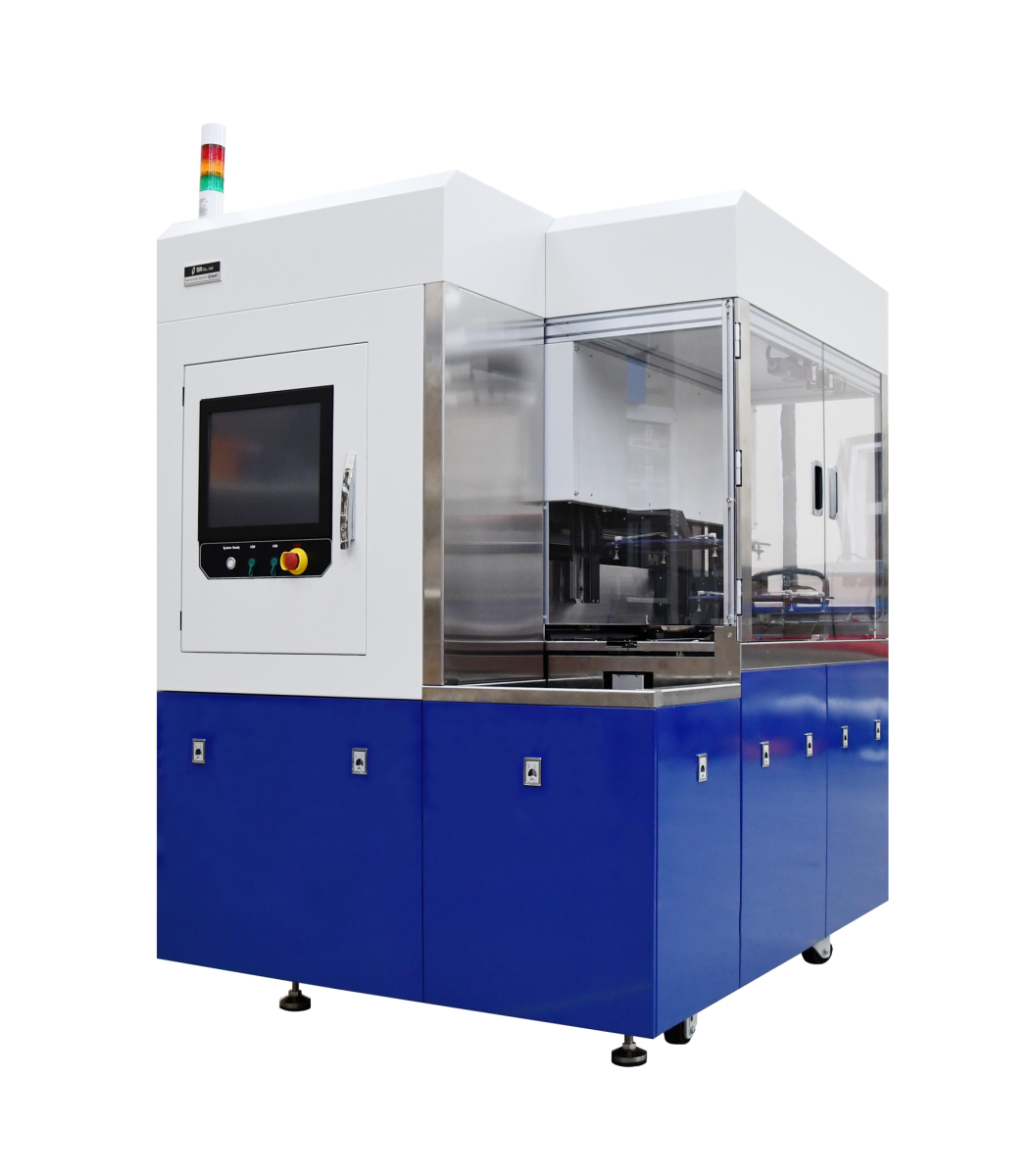

Автоматические установки дисковой резки пластин SD620 / SD640 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полностью атоматическая резка (автоматисеская загрузка/выгрузка из кассеты, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 200х200 мм или до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS
Полностью автоматические установки дисковой резки корейской фирмы KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)) - это идеальное решение для серийного производства. Установки моделей SD620 и SD640 позволяют резать пластины или печатные платы размером до 300х300 с увеличенной почти в 2 раза производительностью.
Загрузка и выгрузка пластин производится вручную. Сам процесс резки производится в полностью автоматическом режиме (совмещение, резка, контроль лезвия).
Мощный мотор шпинделя в 2,4 кВт (на выбор) позволяет резкать такие твердые материалы как керамика, толстые металлы и кремний.
Установка смонтирована на мощном гранитном основании для устранения вибраций и стабильности работы и высокой воспроизводимости.
Управление установкой и визуальный интерфейс осуществляется с тач монитора.
Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
| Установка |
|
SD620 |
SD640 |
| Максимальный размер пластин | до 6/8" (до 200х200мм) | до 12" (до 300х300 мм) | |
| Ось X |
Ход | 250 мм | 320 мм |
| Длина реза | 0,01 - 250 мм | 0,01-320 мм | |
| Скорость реза | 0.05~650 мм/сек | ||
| Минимальный шаг | 1 мкм | ||
| Ось Y1 / Y2 | Ход | 250 мм | 320 мм |
| Длина хода | 0,001 - 250 мм | 0,001-320 мм | |
| Скорость хода | NA | ||
| Минимальный шаг | 0,001 мм | ||
| Ось Z1 / Z2 | Ход | 40 мм | |
| Минимальный шаг | 0,001 мм | ||
| Ось Θ | Угол поворота | DD SERVO 380(CW/CCW) | |
| Шпиндель | Скорость вращения | 6,000 - 60,000 об/мин. | |
| Мощность мотора | 1,2 / 1,8 / 2,4 кВт | ||
| Тип мотора | Воздушные подшипники, бесщёточный DC мотор | ||
| Подключение | Подключение | 220В, 3 Фазы, 60 Гц | |
| Давление воздуха | 0.55~0.7 МПа | ||
| Вода | 6 литров при резке с мин и 1,5 литра для охлаждения | ||
| Размеры | NA | NA | |
| Вес | NA | NA | |
Полуавтоматическая компактная установка дисковой резки пластин SD110 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Резка пластин размером до 150х150 мм
Размер диска: 2 или 3 дюйма
Компактный размер: 590х880 мм
Применение:
Резка полупроводникоых пластин (Si, SiC, Ge, A3B5)
Резка сапфира (LED)
Резка керамики (ситал, поликор)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка кварца и стекла
Полуавтоматическая компактная установка дисковой резки пластин SD110 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Резка пластин размером до 150х150 мм
Размер диска: 2 или 3 дюйма
Компактный размер: 590х880 мм
Применение:
Резка полупроводникоых пластин (Si, SiC, Ge, A3B5)
Резка сапфира (LED)
Резка керамики (ситал, поликор)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка кварца и стекла
Чиллер для установки резки пластин SCU-S130 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
Чиллер для установки резки пластин SCU-S130 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
