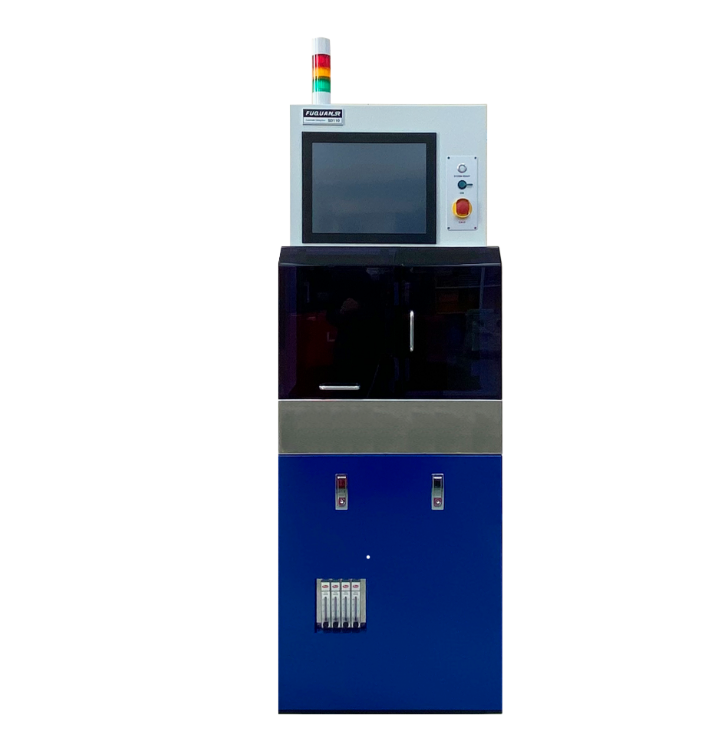

Полуавтоматическая компактная установка дисковой резки пластин SD110 производства SR Co.Ltd. (Корея).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Резка пластин размером до 150х150 мм
Размер диска: 2 или 3 дюйма
Компактный размер: 590х880 мм
Полуавтоматические установки дисковой резки корейской фирмы SR Co.Ltd - это идеальное решение для мелкосерийного производства, НИОКР и исследований. Установка SD110 позволяют резать пластины или печатные платы размером до 150х150 мм.
Загрузка и выгрузка пластин производится вручную. Сам процесс резки производится в полностью автоматическом режиме (совмещение, резка, контроль лезвия).
Мощный мотор шпинделя в 1,2 / 1,8 / 2,4 кВт (выбариается заказчиком) позволяет резкать такие твердые материалы как керамика, толстые металлы и кремний.
Установка смонтирована на мощном гранитном основании для устранения вибраций и стабильности работы и высокой воспроизводимости.
Управление установкой и визуальный интерфейс осуществляется с тач монитора.
Применение:
Резка полупроводникоых пластин (Si, SiC, Ge, A3B5)
Резка сапфира (LED)
Резка керамики (ситал, поликор)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка кварца и стекла
| Установка |
|
SD110 |
|
| Максимальный размер пластин | Ø150 мм или 150х150 мм | ||
| Ось X |
Ход | 200 мм | |
| Длина реза | 0,001 - 160 мм | ||
| Скорость реза | 0,1 - 650 мм/c |
||
| Ось Y | Ход | 200 мм | |
| Длина хода | 0,0001 - 160 мм | ||
| Минимальный шаг | 0,0001 мм | ||
| Точность позиционирования | 0,001/160 мм | ||
| Ось Z | Ход | 33,5 мм | |
| Минимальное разшение хода | 0,00005 мм | ||
| Повторяемость | 0,001 мм | ||
| Ось Θ | Угол поворота |
320° | |
| Шпиндель | Скорость вращения | 60,000 об/мин. | |
| Мощность мотора | 1,2 / 1,8 /2,4 кВт | ||
| Тип мотора | Воздушные подшипники, бесщёточный DC мотор | ||
| Подключение | Подключение | 220В, 3 Фазы, 50/60 Гц | |
| Давление воздуха | 0.55~0.7 МПа | ||
| Вода | 6 литров при резке с мин и 1,5 литра для охлаждения | ||
| Размеры | 590 x 890 x 1760 мм | 590 x 890 x 2270 мм (с сигнальной башней) |
|
| Вес | 480 кг |
||
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства SR Co. Ltd. (Корея).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства SR Co. Ltd. (Корея).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
Автоматические установки дисковой резки пластин SD620 / SD640 производства SR Co.Ltd. (Корея).
Параметры:
Тип - полностью атоматическая резка (автоматисеская загрузка/выгрузка из кассеты, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 200х200 мм или до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS
Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
Автоматические установки дисковой резки пластин SD620 / SD640 производства SR Co.Ltd. (Корея).
Параметры:
Тип - полностью атоматическая резка (автоматисеская загрузка/выгрузка из кассеты, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 200х200 мм или до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS
Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
Чиллер для установки резки пластин SCU-S130 производства SR Co.Ltd. (Корея).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
Чиллер для установки резки пластин SCU-S130 производства SR Co.Ltd. (Корея).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
