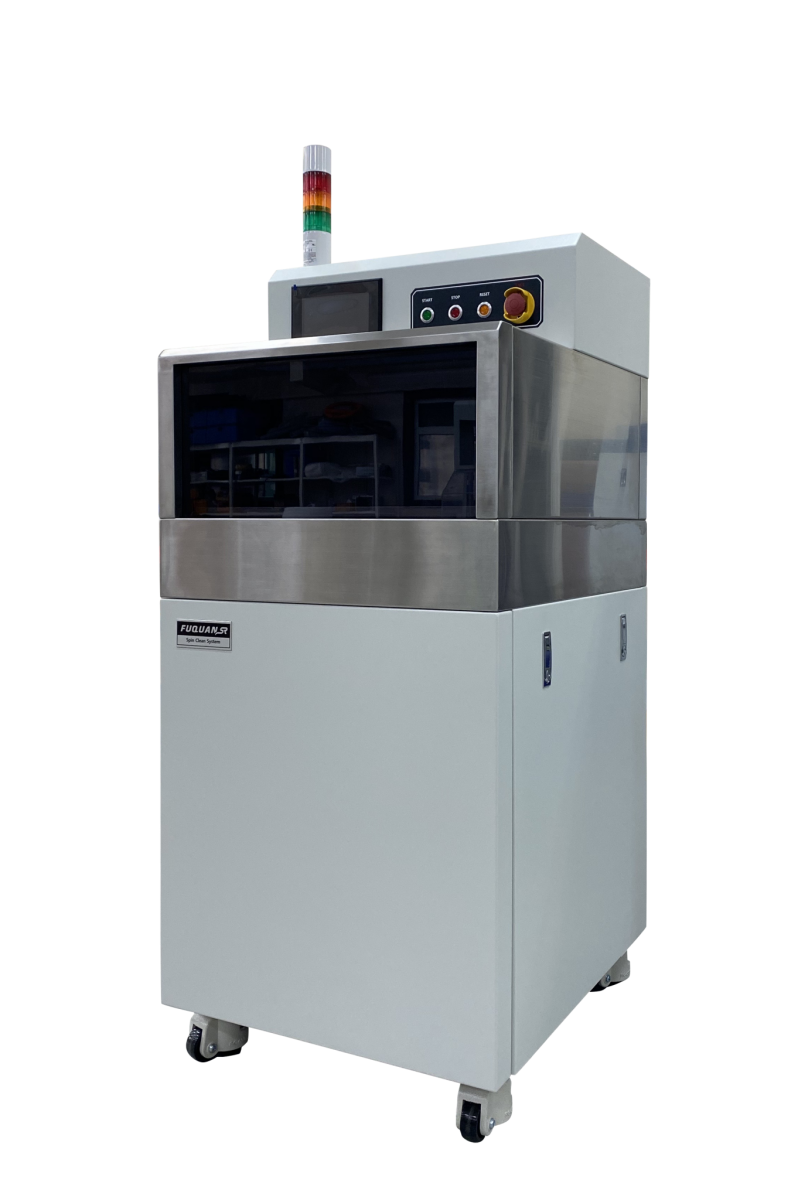

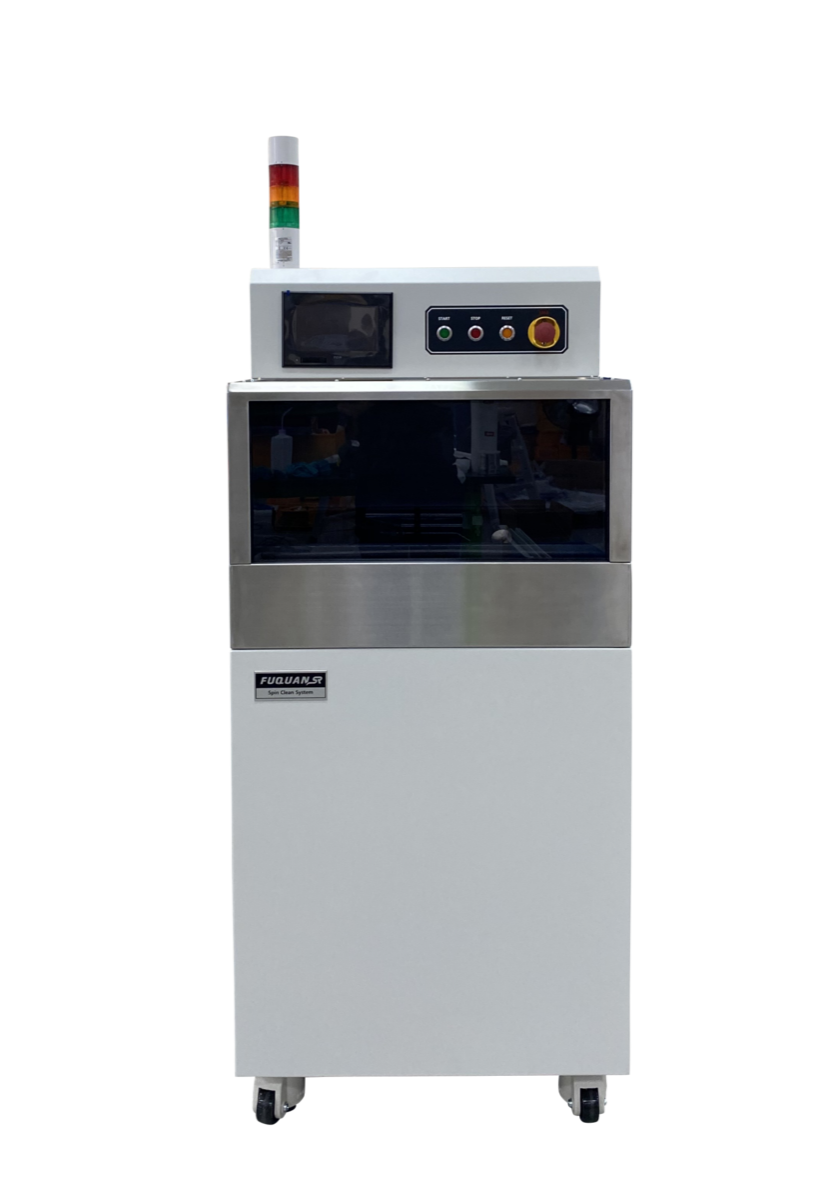

Установки отмывки палстин после резки серии SSC-32 / SSC-40 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Напольные установки отмывки и сушки пластин после резки корейской фирмы KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)) - это идеальное решение НИОКР, исследований и даже мелкосерийного производства. Установки серии SSC-32 / SSC-40 позволяют отмывать пластину от частиц и загрязнения после резки.
Отмывка производится в следующем порядке:
- Загрузка пластины и рамки,
- Центрфугирование и очистка распылителем (3 нозла)
- Отмывка DI водой
- Сушка сухим воздухом или азотом
- Центрифугирование
- Выгрузка
| Установка |
SSC-32 / SSC-40 |
||
| Размер рамки |
до 200 мм / до 300 мм |
||
| Управление |
PLC с тач панелью |
||
| Мотор | AC сервомотор | ||
| Вращение столика | 400-3000 об / мин. | ||
| Сопла | 3 сопла для распыления жидкостей (воды и ПАВ) | ||
| Размеры | 510х650х1300 мм | ||
| Давление воды | 0,2-0,35 МПа | ||
| Давление воздуха | 0,5 МПа | ||
| Давление азота | 0,3-0,5 МПа | ||
| Вес | 35 кг. | ||
| Опции: | Ионизатор, нагревательный вентилятор, емкость для ПАВ | ||
| Электропитание | 220 В, 50Гц, 20А, 1 фаза | ||
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - ручная установка
Монтаж пластин размером до 200 мм и до 300 мм соотвественно
Устройство натяжения пленки для защиты от повреждения пластины
Подогреваемый столик (80 oC) из алюминия с тефлоновым покрытием
Двух шпиндельные полуавтоматические установки дисковой резки пластин SD440 / SD450 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS
Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
Двух шпиндельные полуавтоматические установки дисковой резки пластин SD440 / SD450 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS
Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
SMR-3000 - установка переработки сточных вод производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
SMR-3000 — это экологически чистое устройство для переработки сточных вод, которое соединяется непосредственно с дренажными трубами пилы резки пластин.
или установки шлифовки обратоной стороны пластины (станка утонения пластин) для мгновенной очистки воды.
Эта очищенная вода преобразуется в деионизированную воду и может быть немедленно использована повторно.
SMR-3000 - установка переработки сточных вод производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
SMR-3000 — это экологически чистое устройство для переработки сточных вод, которое соединяется непосредственно с дренажными трубами пилы резки пластин.
или установки шлифовки обратоной стороны пластины (станка утонения пластин) для мгновенной очистки воды.
Эта очищенная вода преобразуется в деионизированную воду и может быть немедленно использована повторно.
