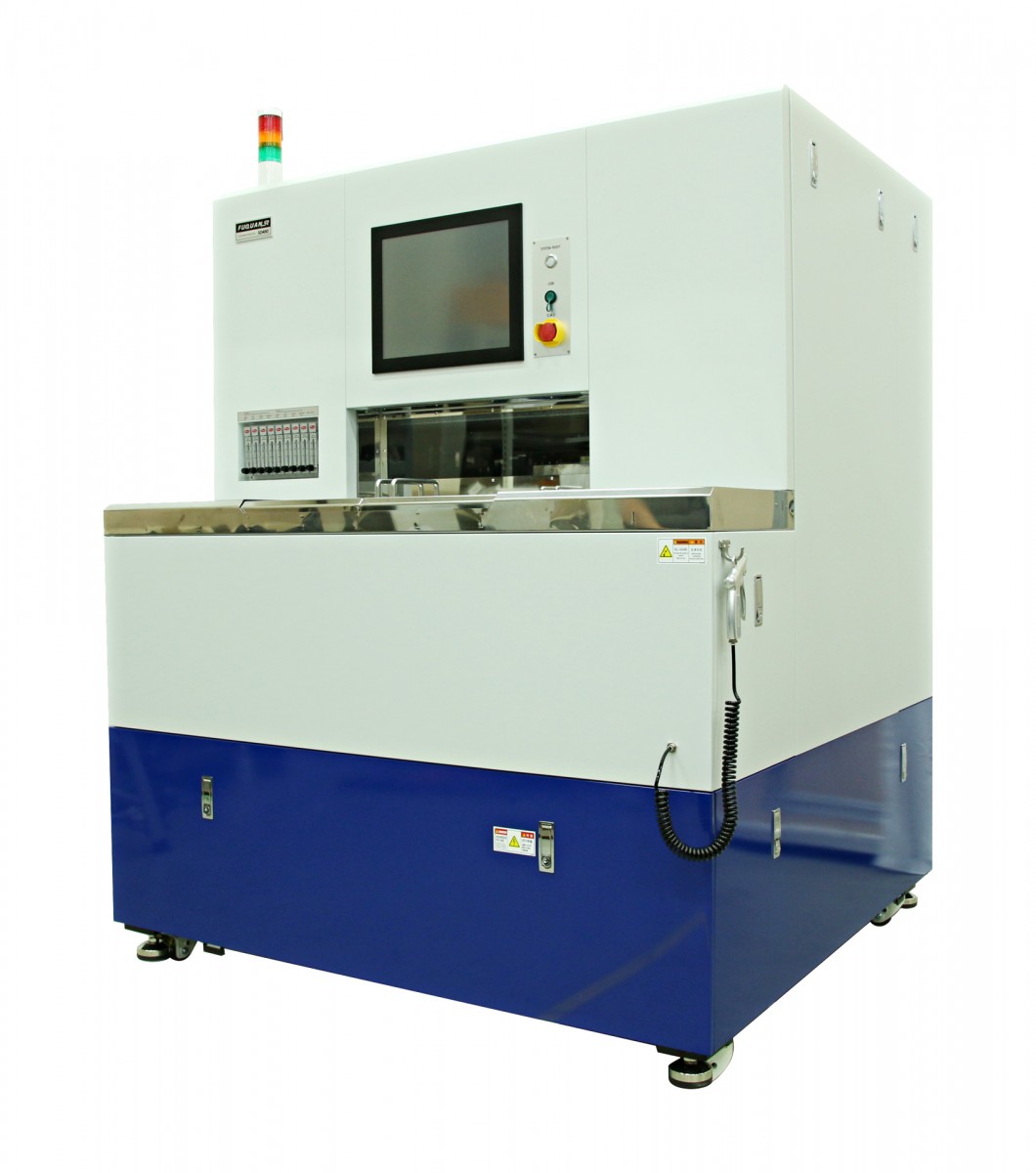

Двух шпиндельные полуавтоматические установки дисковой резки пластин SD440 / SD450

Двух шпиндельные полуавтоматические установки дисковой резки пластин SD440 / SD450 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).

Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Двойной шпиндель (увеличение производительности в 1,95 раза)
Резка пластин размером до 300х300 мм соотвественно
Размер диска: 2 дюйма (опциональон 3 дюйма)
Опции BBD, NCS

Двух шпиндельные полуавтоматические установки дисковой резки корейской фирмы KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)) - это идеальное решение для мелкосерийного производства и произвосдтва средней серии, Установки моделей SD440 и SD450 позволяют резать пластины или печатные платы размером до 300х300 с увеличенной почти в 2 раза производительностью.
Загрузка и выгрузка пластин производится вручную. Сам процесс резки производится в полностью автоматическом режиме (совмещение, резка, контроль лезвия).
Мощный мотор шпинделя в 2,4 кВт (на выбор) позволяет резкать такие твердые материалы как керамика, толстые металлы и кремний.
Установка смонтирована на мощном гранитном основании для устранения вибраций и стабильности работы и высокой воспроизводимости.
Управление установкой и визуальный интерфейс осуществляется с тач монитора.

Применение:
Резка полупроводникоых пластин
Резка сапфира (LED)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла

Особенности

  • Обработка пластин диаметром до до 300х300 мм
  • Мотор каждого из двух шпинделей до 2,4 кВт.
  • Ручная загрузка/выгрузка
  • Автоматическое совмещения с помощью системы технического зрения, автоматическая резка и контроль диска
  • Резка твердых материалов (керамика, металлы, кремний)
  • тач монитор для управления установкой

Характеристики

Установка



SD440

SD450

Максимальный размер пластин   Ø12"  16" или 300х300 мм
Ось X
Ход 320 мм 350 мм
Длина реза 0,01 - 220 мм 0,01-330 мм
Скорость реза 0.05~650 мм/сек
Минимальный шаг 1 мкм
Ось Y1 / Y2 Ход 320 мм 350 мм
Длина хода 0,0001 - 280 мм 0,0001-330 мм
Скорость хода NA
Минимальный шаг 0,001 мм
Ось Z1 / Z2 Ход  40 мм
Минимальный шаг 0,001 мм
Ось Θ Угол поворота DD SERVO 380(CW/CCW)

Шпиндель Скорость вращения 60,000 об/мин.
Мощность мотора 1,2 / 1,8 / 2,4 кВт
Тип мотора Воздушные подшипники, бесщёточный DC мотор
Подключение Подключение 220В, 3 Фазы, 60 Гц
Давление воздуха 0.55~0.7 МПа
Вода 6 литров при резке с мин и 1,5 литра для охлаждения
Размеры NA NA
Вес NA NA

Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара
