Установка плазменной очистки при атмосферном давлении серии PlasmaBeam

Установка плазменной очистки при атмосферном давлении серии PlasmaBeam plasmabeam_anwendung_en.gifplasmabeampc_screen_en2plasmabeam_flameplasmabeam_effekt2plasmabeam_duo.gifplasmabeamduo_anlage_klein.gifplasmabeam_19plasmabeam_2plasmabeam_1

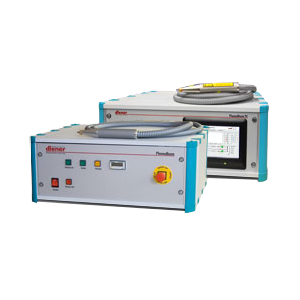

Установка плазменной очистки при атмосферном давлении серии PlasmaBeam производства Diener electronic (Германия).

Генератор атмосферной плазмы „plasma system PlasmaBeam“ рассчитан, главным образом, на локальную предварительную обработку (очистку, активацию) различных поверхностей:

полимерных
металлических
керамических
стеклянных
из комбинированных материалов

„Plasma system PlasmaBeam“ может устанавливаться в существующие автоматические производственные линии без больших затрат.

Применение:
In-Line“ производство
Мелкосерийное производство
Медицинская техника
Стерилизация
Научно-исследовательские работы
Археология
Текстильная промышленность
Полупроводниковая техника
Техника обработки пластмасс

PlasmaBeam - It's plasma technologies.
Процесс тонкой очистки поверхностей и активации может проводиться с помощью реакции содержащихся в активной газовой струе реактивных частиц (радикалов). Дополнительно с помощью активной газовой струи, ускоренной за счёт сжатия, с поверхности удаляются свободные, клейкие частицы.

 „Plasma system PlasmaBeam“ является агрегатом предварительной обработки для следующих процессов:
-Склеивания
-Микросварки
-Печати
-Каширования
-Пайки
-Сварки
- на поверхностях из пластмасс, стекла, керамики и комбинированных материалов.

Plasma finishing: Активная газовая струя, выходящая из сопла плазменной горелки, свободна от потенциала высокого напряжения. Это позволяет применять установку в электронной промышленности, например:
-для очистки контактных площадок при микросварке проволочных соединений
-для очистки и активации контактов ЖК-мониторов перед термосваркой
-для активации поверхностей чипов перед печатью

Plasma surface technolgies: Обработка поверхности с помощью установки „PlasmaBeam“ должна постоянно проходить в движении. Скорость обработки (V) и расстояние между соплом плазменной горелки и обрабатываемой поверхностью (D) – это два важнейших параметра для достижения желаемого результата. Изменение этих параметров может заметно повлиять на эффект предварительной обработки.

Особенности

  • Генератор 20кГц, 300 Вт.

  • Ширина обработки 8-12 мм
  • Длина кабеля - 3 м
  • Охлаждение - сжатый воздух

  • Питание: 220В, 50 Гц
Скачать брошюру PlasmaBeam в PDF

Характеристики

Тип установки плазма атмосферного давления
Кабинет установки

Ш 562 мм, В 211 мм, Г 420 мм

Ганератор плазмы

Макс. Ø 32 мм, Д 270 мм
Длина кабеля: 3 м
Ширина поля обработки: макс. 12 мм

Охлаждение сжатый воздух
Управление Ручное или с PLC
Контроль Ручной
PCCE-Control (Microsoft Windows CE) - PLC
Подключение 220 В, 50 Гц

Видеопрезентация установки PlasmaBeam


Видеопрезентация фирмы Diener



Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара
