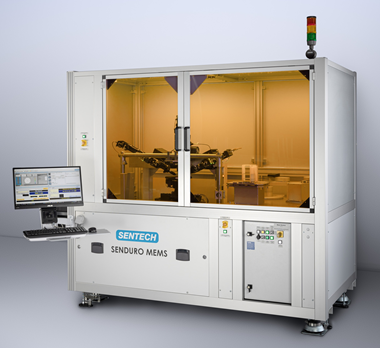

SENDURO ® MEMS - новая полностью автоматизированная (с кассетной станцией) измерительная система для измерения толщин и оптических констант большого разнообразия тонких пленок и стеков, таких как оксиды, нитриды, a-Si, Si-мембраны, резисты, типичные в MEMS и производстве датчиков производства SENTECH Instruments GmbH (Германия).
Спектральный диапазон: от 300 до 1000 нм
Полностью автоматическое выравнивания образца нажатием одной кнопки
Загрузка из кассеты в кассету (С to C station)
Pattern recognition (опция)
SpectraRay/4 программный пакет
Моторизованные столики для сканирования
Работа с пластинами до 200 мм.
Производительность до 60 пластин в час.
Модели:
SENDURO ® MEMS R - полностью автоматизированный инструмент для измерения толщины пленок, оснащенный рефлектометром SENTECH. Рефлектометрические измерения осуществляется в спектральном диапазоне 400 нм до 1000 нм с размером пятна 80 мкм.
SENDURO ® MEMS E - полностью автоматизированный инструмент для измерения толщины пленок, оснащенный высокоэффективным спектроскопическим эллипсометром SENTECH, который основан на принципе пошагового сканирования («Step Scan Analyzer»). Эллипсометр работает в спектральном диапазоне от 300 нм до 1000 нм с размером пятна 200 х 600 мкм2.
SENDURO ® MEMS µE - полностью автоматизированный инструменты для измерения толщины пленок, оснащенный микроспотом (microspot) для измерений на пластине с топологией (patterned wafer). Размер пятна для эллипсометрических измерений 100 х 100 мкм2. Программное обеспечение для распознавания образов (pattern recognition) в сочетании с программным обеспечением для картирования (mapping software) обеспечивает возможность измерение на пластинах с топологией.
Применение: Измерение толщины и коэффициента преломления как единичных слоев так и многослойных пленок в производстве.
SENDORO® может применяться как в исследовательских целях так и в массовом производстве для измерения на подложках до 200 мм.
Высокая стабильность и точность при измерения
Высокая скорость измерения образцов
Измерение толщин пленок от 1 нм. до 10 000 нм. (ультра-тонкие пленки)
Измерение оптических характеристик пленок
Полностью автоматическое выравнивание образца при измерении (autoalign)
Измерения на прозрачных и поглощающих подложках
Управление нажатием кнопки
Удобное программное обеспечение SpectraRay/4
Минимальная подготовка для инсталляции прибора
Не требует высокой квалификации оператора
Полный пакет предустановленных применений в микроэлектронике, фотовольтаике (солнечные элементы) и др.
Мощный пакет программного обеспечения SpectraRay/4 для спектроскопической эллипсометрии, позволяющий проводить измерение Ψ (psi), Δ (delta) , tan(Ψ), cos(Δ), коэффициентов Фурье (S1, S2), коэффициенты отражения (R, Rp, Rs), коэффициенты отражения (T), оптические сфойства (n, k, ne, no, ke, ko), свойство материалов, интенсивности рассеяния света как зависимость от длины волны, угла падения. SpectraRay/4 обеспечивает получение данных, управление файлами, вывод в численном и/или графическом виде измеренных данных и спектров, анализ всех видов оптических спектральных функций, моделирование результатов и др. ПО включает в себя большую библиотеку оптических данных и готовых к использованию диэлектрических функций.
Описание SpectraRay/4 от производителя - SpectraRay/4.pdf
- рефлектометр 100х100 мкм2
- Кассетная станция и моторизованные столики с компьютерным управлением для обрацов диаметром до 100мм, 150 мм, до 200 мм и перемещением с высокой точностью для меппинга (картирования). Опция меппинга (моторизованный столик для образцов с компъютерным управлением) и ПО позволяет анализировать однородность распределения толщины пленки на образце. Данные могут быть выведены как 2D- и 3D- изображение распределения толщины с полной статистикой.
- SEMI MES интерфейс
Модель | SENDURO® MEMS |
Длина волны эллипсометра | 300-1000 нм |
Толщины измеряемых пленок | от 1 нм до 50 мкм |
Гониометр | стационарный, 70º |
Выравнивание образца на столике | Полностью автоматическая ситема выравнивания столика по углу наклона и высоте. |
Размер пятна | 100 х 100 мм2 (для рефлектометра ) и Ø300 мкм (для эллипсометра) |
Тольщина измеряемых образцов | до 10 мм (или другое по запросу) |
Время измерения | типичное 2-8 сек, при высокоточном измерении |
Столики (ход по XY) и кассеты | 100x100 мм, 150х150 мм или 200x200 мм (по запросу), Ø100 мм, Ø150 мм, Ø200 мм (по запросу) |
Опция | Pattern recognition and wafer alignment |
