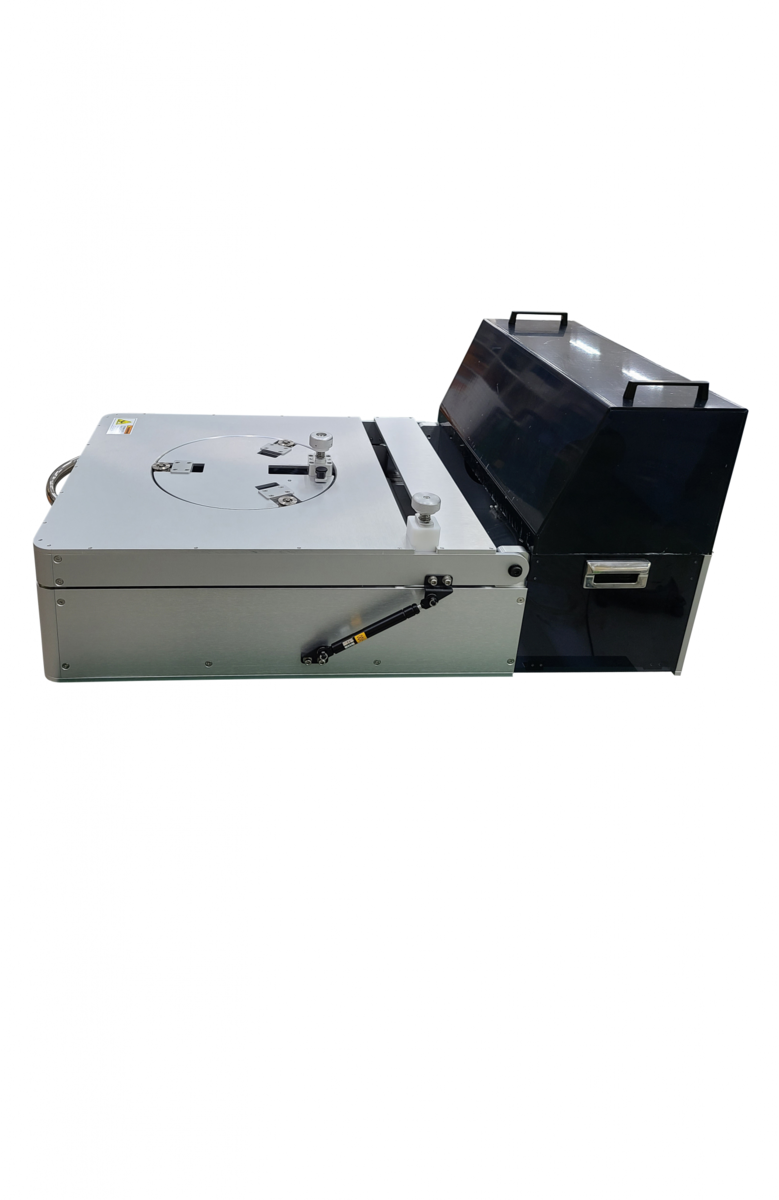

Установки монтажа пластин на пленочный носитель STM-130 / STM-140 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Ручные настольные установки монтажа пластин на пленочный корейской фирмы KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)) - это идеальное решение НИОКР, исследований и даже мелкосерийного производства. Установки моделей STM-130 / STM-140 позволяют монтировать пластину на пленку не повреждаю пластину.
Монтаж производится в следующем порядке:
- загрузка пластины и рамки,
- монтаж на пленку
- обрезка пленки
- выгрузка рамки с смонтированной на пленку пластиной
| Установка |
STM-130 / STM-140 |
||
| Контроль температуры столика | 80 oC | ||
| Столик | Вакуумный с тефлоновым покрытием Опционально: пористый держатель (porous vacuum chuck) |
||
| Максимальная диаметр пластины | до 200 мм / до 300 мм | ||
| Исполнение | настольное | ||
| Вес | до 40 кг. | ||
| Вакуум | да | ||
| Электропитание | 220 В, 50Гц, 1 фаза | ||
Полуавтоматическая компактная установка дисковой резки пластин SD221 / SD241 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Резка пластин размером до 200х200 мм и до 300х300 мм соотвественно
Размер диска: 2 дюйма
Применение:
Резка полупроводникоых пластин (Si, SiC, Ge, A3B5)
Резка сапфира (LED)
Резка керамики (ситал, поликор)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
Полуавтоматическая компактная установка дисковой резки пластин SD221 / SD241 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
Тип - полуатоматическая резка (ручная загрузка/выгрузка, резка полностью автоматическая)
Резка пластин размером до 200х200 мм и до 300х300 мм соотвественно
Размер диска: 2 дюйма
Применение:
Резка полупроводникоых пластин (Si, SiC, Ge, A3B5)
Резка сапфира (LED)
Резка керамики (ситал, поликор)
Резка печатных плат (PCB)
Резка корпусов микросхем
Резка стекла
Установки УФ засветки (отверждения) пленки SUV-150 / SUV-35SL производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
SUV-150 - ручная установка
SUV-35SL - полуавтоматическая установка
УФ засветка рамок до 300 мм (12")
УФ лампы - стандартное исполнение или опционально (UV LED)
Источник: УФ лампа, ресурс 3000 часов
Адаптеры для разных размеров пластин
Установки УФ засветки (отверждения) пленки SUV-150 / SUV-35SL производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Параметры:
SUV-150 - ручная установка
SUV-35SL - полуавтоматическая установка
УФ засветка рамок до 300 мм (12")
УФ лампы - стандартное исполнение или опционально (UV LED)
Источник: УФ лампа, ресурс 3000 часов
Адаптеры для разных размеров пластин
Чиллер для установки резки пластин SCU-S130 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
Чиллер для установки резки пластин SCU-S130 производства KORNIC SEMITECH (бывший SR Co.Ltd. (Р.Корея)).
Компактный размер
Чиллер с быстрым охлаждением — полностью автоматический
Не использует электронагреватель – система управления горячим газом: снижение затрат на электроэнергию на 50%.
Применение различных предохранительных устройств (блокировка) по температуре, давлению и утечкам
Компрессор с переменной нагрузкой, пониженная мощность за счет применения насоса
