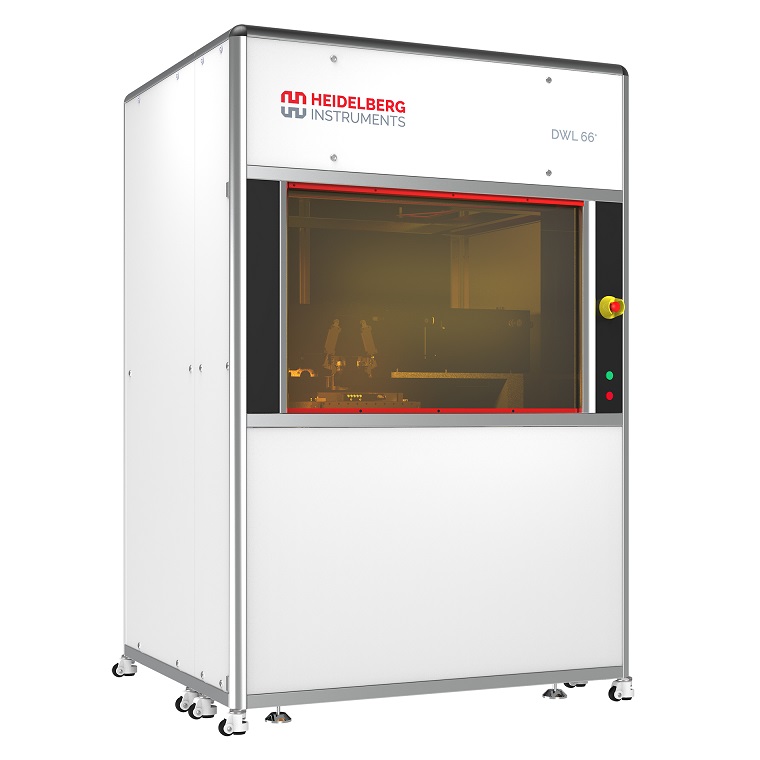

Новая обновленная установка безмасковой лазерной литографии (генератор изображения) модели DWL 66+ производства Heidelberg Instruments Mikrotechnik GmbH (Германия) с лучшими характеристиками.

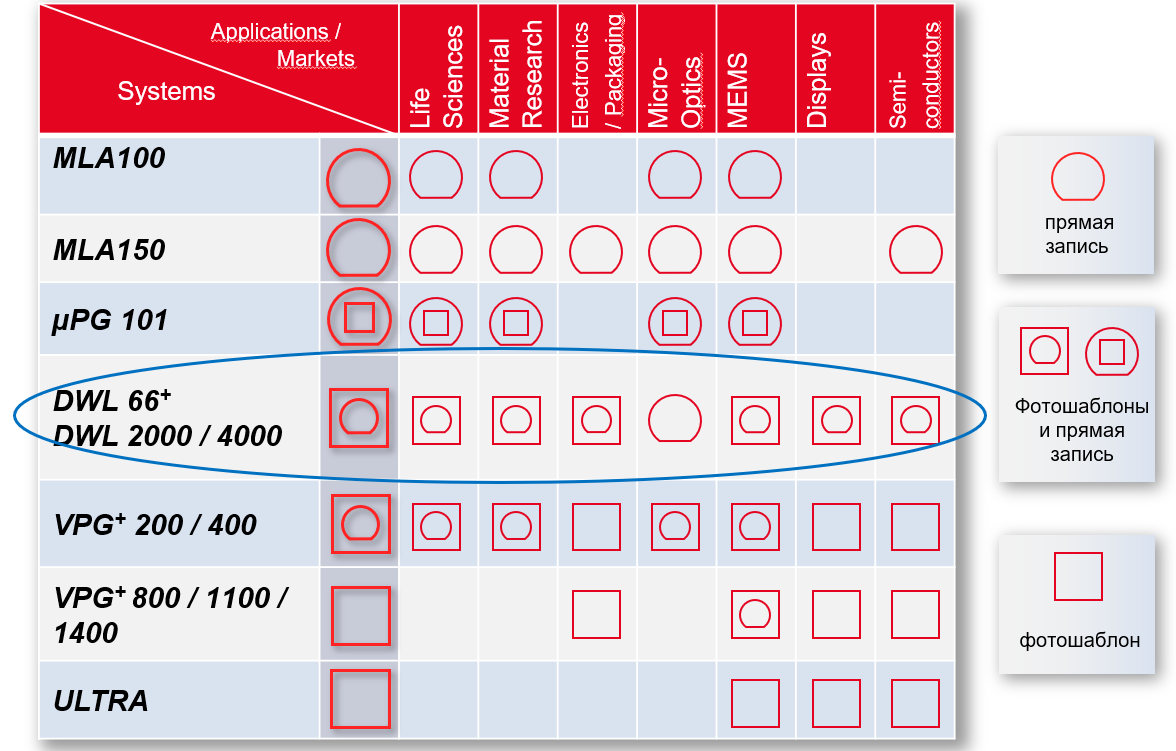

Установка безмасковой лазерной литографии (генератор изображения) модели DWL 66+ предназначена для задач НИОКР, мелкой серии, опытное производство. Формирования топологических структур на металлизированных фотошаблонах при производстве интегральных схем, гибридных интегральных схем, а также для формирования структур на пластине, при производстве МЭМС, БиоМЭМС, интегрированной оптики и др.
Экспонирование по фоторезсту или фотоэмульсии.
Для обеспечения высокоточного перемещения подложки генератор оборудован специальной оптической системой и системой позиционирования подложки. Во время экспонирования положение координатного столика контролируется с помощью интерферометрической системы высокого разрешения. Оптическая ситема смонтрована на тяжелом гранитном основании.
Камера микроклимата, с помощью которой поддерживется стабильная температура в камере литографа для достижения наилучшх результатов, точности и стабильности параметров.
Для обеспечения наилучшей разрешающей способности генератор оборудован системой автофокусировки с подстройкой пьезомодулем и системой модуляции луча с помощью акусто-оптического модулятора.
В установке можно реализовывать процессы совмещения в ручном, полуавтоматическом и полностью автоматическом режиме.
В базовой комплектации система оснащена диодным лазером, работающим на длине волны 405 нм с мощностью до 300 мВт и базовой системой экспонирования в серой шкале (basic grey scale exposure mode) с до 128 уровней экспонирования. В зависимости от технических требований заказчика установка может быть оснащена различными лазерными системами: UV-диодный лазер (375 нм, 70 мВт).
Установку можно оснастить сменными пишущими линзами с минимальным размером элемента 0,3 мкм, 0,6 мкм, 0,8 мкм и 1 мкм, 2 мкм, 4 мкм соответствено (по выбору). Пишущие головки сменные и могут меняться оператором при смене процесса.
Опции:
Сменные пишущие линзы (головы) на 0,3 мкм, 0,6 мкм, 0,8 мкм, 1 мкм, 2 мкм, 4 мкм.
Источники излучения: Диодный лазер — 405 нм, 300 мВт, 5000 часов (типичное 20000 часов), воздушное охлаждение (для тонких и стандартных резистов g-line и h-line), УФ-диодный лазер (по заказу) — 375 нм, 70 мВт, 5000 часов (типичное 20000 часов), воздушное охлаждение (для стандартных и УФ-резистов таких как SU8, g-line, h-line и i-line)
Размер обрабатываемых подложек и пластин до 9 х 9 дюймов
Толщина подложки до 12 мм

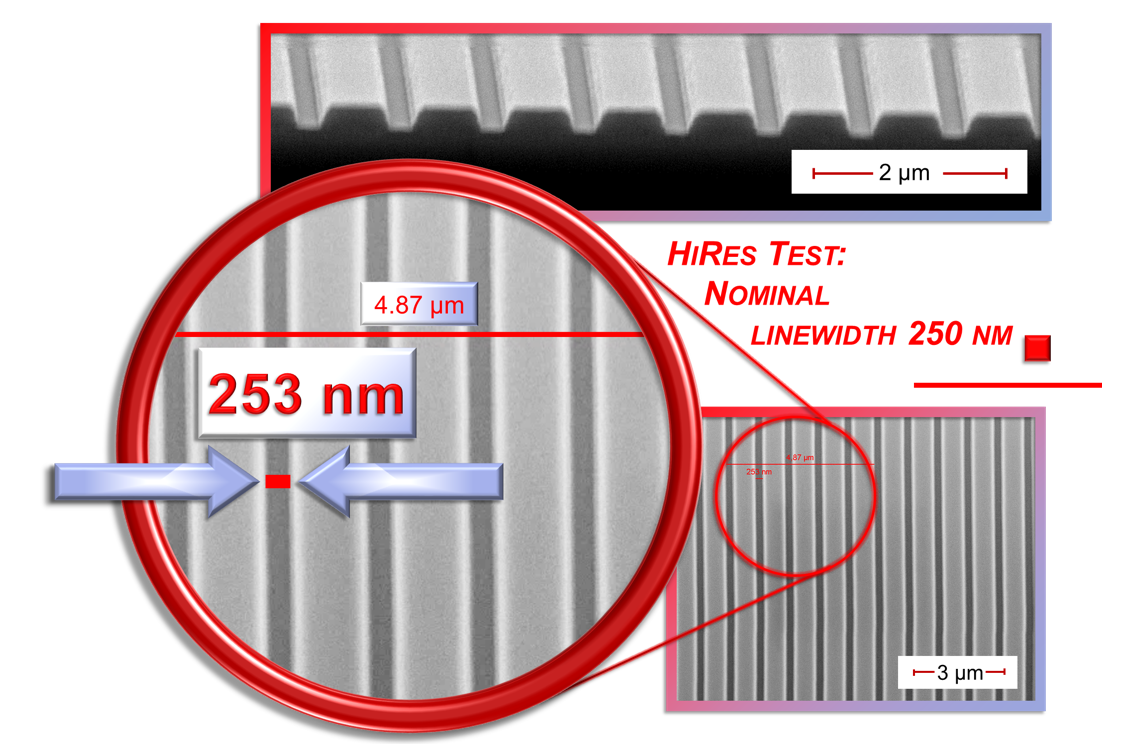

Режим работы | HiRes | I | II | III | IV | V |
Размер адресной сетки, нм | 5 | 10 | 25 | 50 | 100 | 200 |
Минимальный размер элемента, мкм | 0,3 | 0,6 | 0,8 | 1,0 | 2,0 | 4,0 |
Minimum lines and spaces [half pitch, µm] |
0,5 | 0,8 | 1,0 | 1,5 | 3,0 | 5,0 |
Скорость экспонирования для диодного лазера (рисования), мм2/мин | 3 | 13 | 40 | 150 | 600 | 2000 |
Скорость экспонирования для UV диодного лазера (рисования), мм2/мин | 2 | 10 | 30 | 110 | - | - |
Неровность (шероховатость) края (3σ), нм | 50 | 50 | 70 | 80 | 110 | 160 |
Равномерность (3σ), нм | 60 | 70 | 80 | 130 | 180 | 250 |
Точность совмещения (3σ), нм | 100 | 100 | 150 | 250 | 400 | 800 |
Точность совмещения 2-ого слоя на 100x100мм² [3σ, nm] |
500 | 500 | 500 | 500 | 800 | 1000 |
Увеличенная точность совмещения (опция) на 100x100мм² [3σ, nm] |
350 | 350 | 350 | 350 | 500 | 800 |
Область письма (экспонирования), мм2 | 200 х 200 | |||||
Установки безмасковой лазерной литографии высокого разрешения (генератор изображения) модели DWL 2000 / DWL 4000 производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Предназначена для задач производств крупных серий. Формирования топологических структур на металлизированных фотошаблонах при производстве интегральных схем, гибридных интегральных схем, а также для формирования структур на пластине, при производстве МЭМС, БиоМЭМС, интегрированной оптики и др.
Минимальый топологический размер 0,5 мкм.
Сменные пишущие головки на 0,5 мкм, 0,7 мкм, 0,8 мкм, 1,3 мкм.
Скорость письма от 29 до 340 мм2/мин в зависимости от выбора пишущей линзы.
Размер шаблонов или пластин до 9 х 9 дюймов и 17 х 17 дюймов (для DWL 2000/DWL 4000)
Область экспонирования до 200 х 200 мм2 и 400 х 400 мм2 (для DWL 2000/DWL 4000)
Растровое (бинарное) экспонирование, векторное экспонирование (Vector Exposure Mode) и 3D экспонирование для режима полутоновой шкалы экспонирования (Advanced and Professional Gray Scale Exposure Mode), оптический автофокус в дополнение с пневматическому.
Установки безмасковой лазерной литографии высокого разрешения (генератор изображения) модели DWL 2000 / DWL 4000 производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Предназначена для задач производств крупных серий. Формирования топологических структур на металлизированных фотошаблонах при производстве интегральных схем, гибридных интегральных схем, а также для формирования структур на пластине, при производстве МЭМС, БиоМЭМС, интегрированной оптики и др.
Минимальый топологический размер 0,5 мкм.
Сменные пишущие головки на 0,5 мкм, 0,7 мкм, 0,8 мкм, 1,3 мкм.
Скорость письма от 29 до 340 мм2/мин в зависимости от выбора пишущей линзы.
Размер шаблонов или пластин до 9 х 9 дюймов и 17 х 17 дюймов (для DWL 2000/DWL 4000)
Область экспонирования до 200 х 200 мм2 и 400 х 400 мм2 (для DWL 2000/DWL 4000)
Растровое (бинарное) экспонирование, векторное экспонирование (Vector Exposure Mode) и 3D экспонирование для режима полутоновой шкалы экспонирования (Advanced and Professional Gray Scale Exposure Mode), оптический автофокус в дополнение с пневматическому.
Установка безмаскового совмещения и экспонирования модели MLA150 производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Новое поколение систем прямого экспонирования - установка MLA150 объединяет в себе легкость использования и высокую точность совмещения и высокую производительность. Предназначена для решения задач, требующих высокой производительности в производстве, а также задачи исследования, НИОКР.
Экспонирование по фоторезсту или фотоэмульсии.
Минимальный топологический размер 0,6 мкм (WM I) или 1 мкм (WM II).
Размер шаблонов или пластин до 9 х 9 дюймов.
Область экспонирования до 150 х 150 мм. или до Ø150 мм (до 200 х 200 опционально)
Точность совмещения (100x100 мм² [3sigma, нм]) - 500 нм.
Время экспонирования области 100х100 мм² - 9 минут (мин. топология 1 мкм).
Обратное совмещение (BSA) - опция.
Серая шкала - опция
Оптический автофокус - опция
Режим с высоким аспектным отношением - опция
Автоматическое совмещения по реперам на каждом из чипов - опция
Возможность установки двух источников - 405 нм и 375 нм.
Установка безмаскового совмещения и экспонирования модели MLA150 производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Новое поколение систем прямого экспонирования - установка MLA150 объединяет в себе легкость использования и высокую точность совмещения и высокую производительность. Предназначена для решения задач, требующих высокой производительности в производстве, а также задачи исследования, НИОКР.
Экспонирование по фоторезсту или фотоэмульсии.
Минимальный топологический размер 0,6 мкм (WM I) или 1 мкм (WM II).
Размер шаблонов или пластин до 9 х 9 дюймов.
Область экспонирования до 150 х 150 мм. или до Ø150 мм (до 200 х 200 опционально)
Точность совмещения (100x100 мм² [3sigma, нм]) - 500 нм.
Время экспонирования области 100х100 мм² - 9 минут (мин. топология 1 мкм).
Обратное совмещение (BSA) - опция.
Серая шкала - опция
Оптический автофокус - опция
Режим с высоким аспектным отношением - опция
Автоматическое совмещения по реперам на каждом из чипов - опция
Возможность установки двух источников - 405 нм и 375 нм.
Ультраточная установка безмасковой лазерной литографии (генератор изображения) модели ULTRA производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Ультраточная установка безмасковой лазерной литографии (генератор изображения) модели ULTRA предназначена для производства фотошаблонов или прямого экспонирования на пластине с очень высокой точностью. Формирования топологических структур на металлизированных фотошаблонах при производстве интегральных схем, гибридных интегральных схем, а также для формирования структур на пластине, при производстве МЭМС, БиоМЭМС, интегрированной оптики и др.
Экспонирование по фоторезсту.
Минимальый топологический размер до 0,5 мкм.
Шероховатость линии - 20 нм
Точность освмещения второго слоя - 100 нм.
Скорость письма до 580 мм2/мин в зависимости от режима
Размер шаблонов или пластин до 9 х 9 дюймов (опционально 17 х 17 дюймов)
Область экспонирования до 228 х 228 мм (опционально 400 х 400 мм)
Толщина подложки до 9 мм.
Автоматический загрузчик фотошаблонов
SECS / GEM protocol
Ультраточная установка безмасковой лазерной литографии (генератор изображения) модели ULTRA производства Heidelberg Instruments Mikrotechnik GmbH (Германия).
Ультраточная установка безмасковой лазерной литографии (генератор изображения) модели ULTRA предназначена для производства фотошаблонов или прямого экспонирования на пластине с очень высокой точностью. Формирования топологических структур на металлизированных фотошаблонах при производстве интегральных схем, гибридных интегральных схем, а также для формирования структур на пластине, при производстве МЭМС, БиоМЭМС, интегрированной оптики и др.
Экспонирование по фоторезсту.
Минимальый топологический размер до 0,5 мкм.
Шероховатость линии - 20 нм
Точность освмещения второго слоя - 100 нм.
Скорость письма до 580 мм2/мин в зависимости от режима
Размер шаблонов или пластин до 9 х 9 дюймов (опционально 17 х 17 дюймов)
Область экспонирования до 228 х 228 мм (опционально 400 х 400 мм)
Толщина подложки до 9 мм.
Автоматический загрузчик фотошаблонов
SECS / GEM protocol
