Лабораторная установка резистивного испарения Covap

вакуумно термическое напыление установки фото Covap-w-personCovap-3Covap_1covap_2angstromcovap2-1Covap 2 - glove box

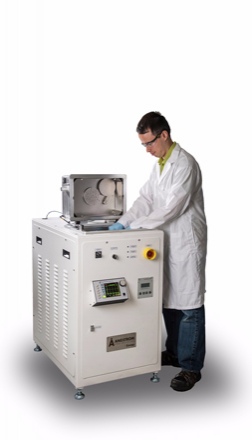

Вакуумная установка Covap производства Angstrom Engineering Inc. (Канада) - компактное экономичное решение подходящее для множества применений вакуумного напыления для НИИОКР.

Установки серии Covap предлагают компактное, экономичное решение подходящее для проведения процессов термического испарения и магнетронного распыления. Эта небольшого размера бюджетная установка позволит Вам легко найти место в Вашей лаборатории для ее установки.

Построенная по высоким стандартам, Covap конфигурируется устройством с обратной связью для управления процессами соосаждения, системой хранения рецептов и уникальной складной камерой для улучшенного доступа. Если Ваш процесс требует контроля окружающей среды, Covap сконструирована таким образом, что на нее можно установить новый или существующий перчаточный бокс.

Процессы:
резистивное термическое испарение (resistive thermal evaporation)

Особенности

  • Возможность обрабатывать на пластины диаметром до 100 мм с заданием различной скорости вращения держателя

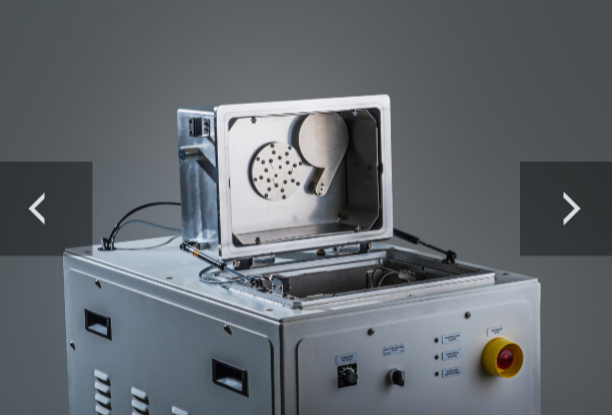

  • Вакуумный колпак системы позволяет легко открывать камеру для беспрепятственного доступа для снятия экранов (заслонок) и подготовки системы для следующего процесса.

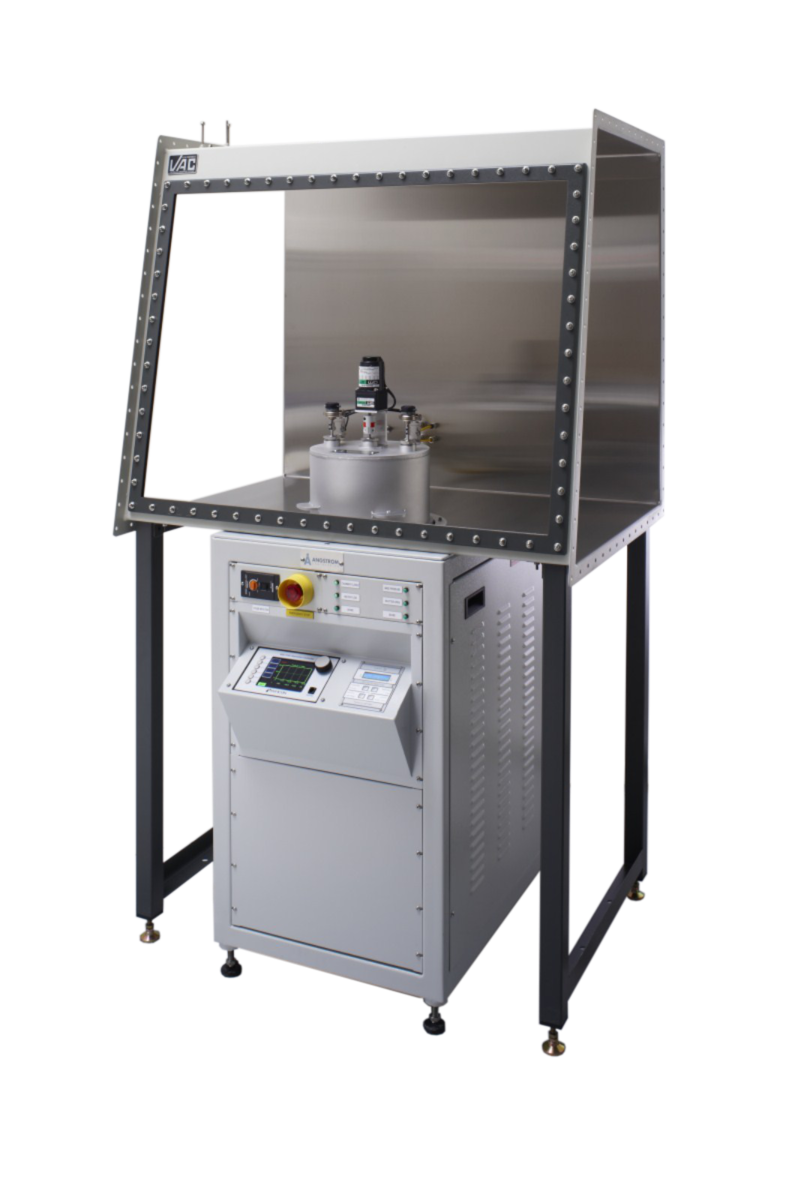

  • Конструкция готова к интегрированию в перчаточный бокс.

  • Компактный дизайн 600 мм х 1000 мм (габариты размещения на полу)

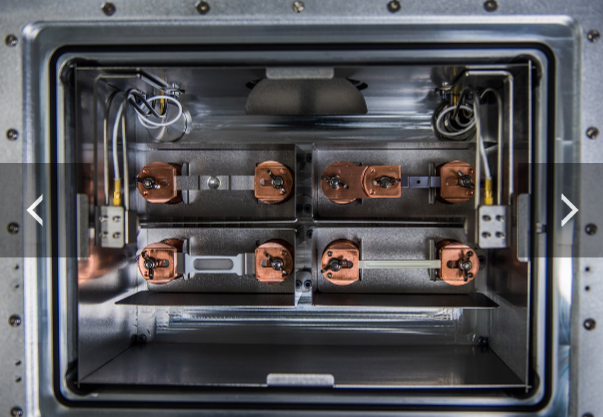

  • Возможность установки 2-ух или 4-х источников резистивного испарения

  • Автоматическое управление процессами осаждения многослойных пленок на основе рецептов.

  • Процесс последовательного или параллельного (co-deposition) напыления

  • Контроль вакуума и вакуумная система:

    - Автоматический форвакуумный насос

    - Сухие насосы (опция)

    - Высокий вакуум обеспечивается турбомолекулярным насосом

    - Пневматически воздушный фильтр

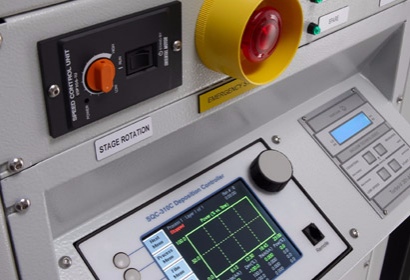

  • Управление процессом осаждения:

    - теневая маска и выравнивание подложки

    - легко и быстро устанавливаемые датчики для поддержки и контроля процесса

    - датчики скорости осаждения для контроля и управления процессом

    - конфигурация для реализации процесса соосаждения- co-deposition (параллельное осаждение нескольких материалов для получения сплава)

    - QCM - изолированный кварцевый датчик обеспечивает отсутствие интерференции при напылении от прилегающих источников

    - Широкополосный источник 2,5 кВА для резистивное испарения обеспечивает возможность контроля и управления как для процессов требующих низких температур при напылении (органически пленки) так и для процессов напыления металлов, проходящих при высоких температурах.

    - изолирующие экраны из нержавеющей стали защищающие от загрязнения от перекрестного напыления.

Скачать брошюру в PDF

Видеопрезентация компании Angstrom Engineering

Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара
