Система анализа микроструктур Axalit на базе микроскопа NX800TR (Nexcope)

Система анализа микроструктур Axalit на базе микроскопа NX800TR (Nexcope).

Система анализа микроструктур Axalit на базе микроскопа NX800TR (Nexcope).

Применение: инспекция пластин и фотошаблонов, измерение критических размеров в прямом отраженном свете и проходящем свете (светлое поле, темное поле).

Пластины диаметром до 200 мм.

Комплектация микроскопа Nexcope NX800TR

  • Диапазон увеличений: от 50х до 1000х;
  • Принцип работы: отраженный свет и проходящий свет
  • Методы освещения: светлое поле, темное поле
  • Осветитель: галогеновый;
  • Турель объективов: ручная, 6 позиций;
  • Тип объективов: планполуапоахроматические (флуотары);
  • Предметный столик: ручной, ход 210х210;
  • Фокусировка: ручная, грубо/точно;
  • Цифровая камера,Камера 5М (CMOS)
  • Рабочая станция;
  • Программное обеспечение AXALIT для проведения измерений линейных размеров (внесено в реестр СИ)

КОМПЛЕКТАЦИЯ:

Основной корпус: 3 Вт светодиод, отраженный и проходящий свет

Окуляр: SW10X/22

Визуальная головка: тринокулярная визуальная головка, наклоненная на 30°, межзрачковое расстояние 47-78 мм, отношение деления луча 100/0, 0/100

С mount: 0,5X С mount

Револьверная головка: кодированная шестикратная револьверная головка

Объектив NIS45: BF&DF:         5x NA=0,15 WD=20

                                             10x NA=0,3 WD=11

                                             20x NA=0,45 WD=3,0

                                             50x NA=0,5, WD=10,6

                                             100x NA=0,9 WD=1

Конденсор: конденсор LWD, 3 Вт светодиод

Стол: 6-дюймовый столик, диапазон перемещения 210 мм*210 мм

Стол для пластин, подходит для 8-дюймовых пластин

Освещение EPI: осветитель, белый светодиод 5 Вт, 3500 К

 Модуль светлого поля, модуль темного поля, матовое стекло

Аксессуары: фильтр ND6,    фильтр ND25

CMOS цифровая камера 5Mpx и ПО AXALIT.  (внесено в реестр СИ)

Брошюра Nexcope общая в PDF


Микроскоп доступен к поставке в течение недели!

Опционально: антивибрационная платформа DVIA-T67 от DAEIL SYSTEM. (700x600x95 мм, до 150 кг.)

Также его можно посмотреть в нашем демо зале по адресу компании.

Запросить предложение можно по ссылке или направив нам письмо по адресу info@minateh.ru

Запросить предложение товара

Система анализа микроструктур Axalit на базе микроскопа NX800TR (Nexcope)

Также Вас может заинтересовать
Отрезные диски для станков дисковой резки пластин

Отрезные диски для станков дисковой резки пластин

Наиболее распространенные размеры дисков 2" с почадочным рзмером 40мм.



Отрезные диски для станков дисковой резки пластин

Наиболее распространенные размеры дисков 2" с почадочным рзмером 40мм.



Термоплитка для сушки и задубливания фоторезиста, модель HP10 от LEBO Science

Термоплитка для сушки и задубливания фоторезиста, модель HP10 от LEBO Science (Китай).

Размер подложек: от кусочков 5х5 мм до пластин 220х220 мм.
Максимальная температура: 300 oC
Ручное управление с кнопок



Термоплитка для сушки и задубливания фоторезиста, модель HP10 от LEBO Science (Китай).

Размер подложек: от кусочков 5х5 мм до пластин 220х220 мм.
Максимальная температура: 300 oC
Ручное управление с кнопок

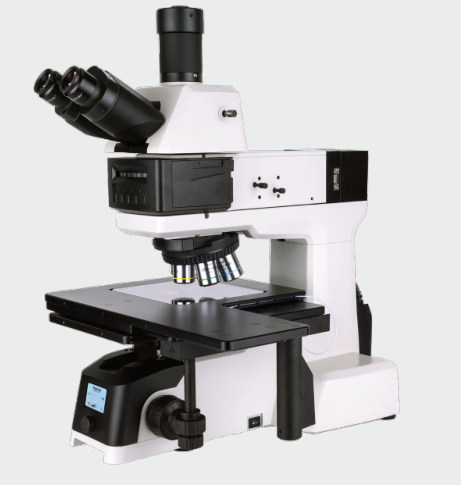

Система анализа микроструктур Axalit на базе микроскопа NX600TR (Nexcope)
